Qu'est-ce qui rend le module d'affichage PM OLED SSD1306 de 0,96 pouces si fiable pour les projets embarqués ?

LeModule d'affichage OLED PM 0,96 pouces SSD1306est devenue l'une des solutions d'affichage miniature les plus utilisées dans l'électronique embarquée, les appareils IoT, les systèmes portables et les projets d'ingénierie de bricolage. Cet article explore en détail son architecture, ses avantages en termes de performances, ses méthodes d'intégration et ses applications réelles. Il est conçu pour aider les ingénieurs, les concepteurs de produits et les amateurs à comprendre pourquoi ce module OLED compact est fiable pour une sortie haute clarté, une faible consommation d'énergie et une stabilité à long terme dans des environnements exigeants.

Table des matières

• 1. Présentation du module d'affichage PM OLED SSD1306 de 0,96 pouces
• 2. Architecture interne et principe de fonctionnement
• 3. Principales caractéristiques et avantages
• 4. Spécifications techniques expliquées
• 5. Comment intégrer le module OLED SSD1306
• 6. Interfaces de communication (I2C vs SPI)
• 7. Consommation d'énergie et efficacité
• 8. Problèmes courants et dépannage
• 9. Comparaison OLED et LCD
• 10. Scénarios d'application réels
• 11. Considérations de conception pour les ingénieurs
• 12. Questions fréquemment posées
• Conclusion

1. Présentation du module d'affichage PM OLED SSD1306 de 0,96 pouces

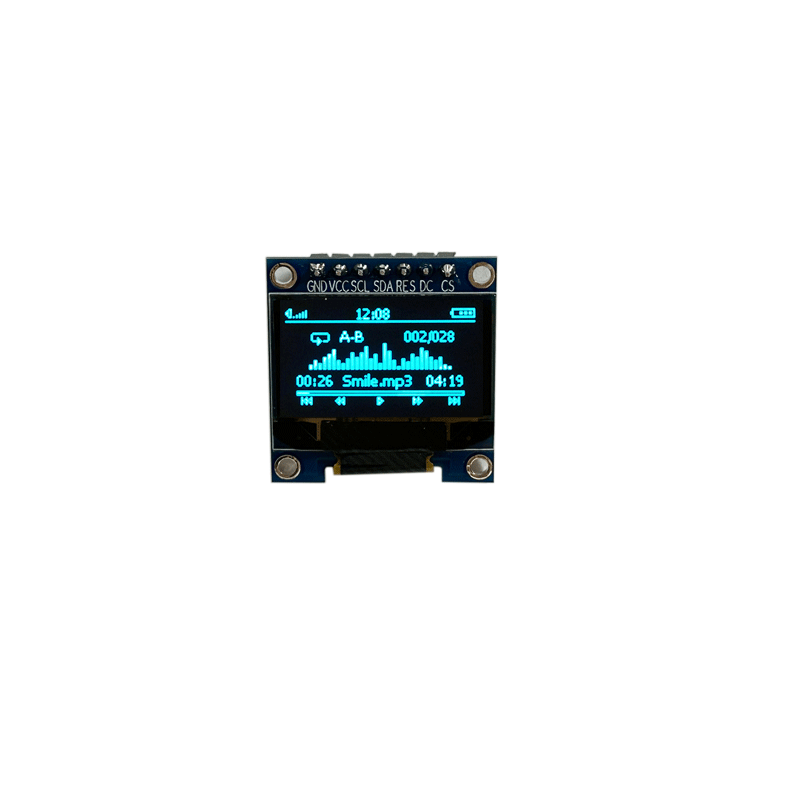

LeModule d'affichage OLED PM 0,96 pouces SSD1306est un écran à diodes électroluminescentes organiques compact couramment utilisé dans les systèmes basés sur un microcontrôleur. Contrairement aux écrans LCD traditionnels, la technologie OLED émet de la lumière directement à partir de chaque pixel, éliminant ainsi le besoin de rétroéclairage. Cela se traduit par un contraste plus profond, une structure plus fine et des angles de vision supérieurs.

Le circuit intégré du pilote SSD1306 contrôle les opérations au niveau des pixels et gère la communication entre le microcontrôleur et la matrice d'affichage. En raison de sa simplicité et de son efficacité, il est devenu un choix standard dans Arduino, ESP32, Raspberry Pi et d'autres plates-formes embarquées.

2. Architecture interne et principe de fonctionnement

Au cœur du module se trouve le contrôleur SSD1306, qui gère le mappage de la mémoire, les cycles de rafraîchissement de l'affichage et l'interprétation des commandes. L'affichage se compose d'une matrice de 128 x 64 pixels (généralement), où chaque pixel est contrôlé indépendamment.

Contrairement aux LCD, les dalles OLED ne nécessitent pas de rétroéclairage. Chaque pixel émet sa propre lumière lorsqu'une tension est appliquée. Cette propriété auto-émissive permet des taux de contraste extrêmement élevés et des niveaux de noir presque parfaits.

• Système d'émission piloté par les pixels
• RAM d'affichage intégrée (GDDRAM)
• Oscillateur interne pour le contrôle du timing
• Circuit élévateur de tension intégré

3. Principales caractéristiques et avantages

La popularité du module d'affichage PM OLED SSD1306 de 0,96 pouces vient de sa combinaison de performances et de simplicité. Voici ses principaux avantages :

• Rapport de contraste ultra élevé (généralement 2000:1 ou plus)
• Grand angle de vision jusqu'à 160°
• Très faible consommation d'énergie en mode d'affichage statique
• Pas besoin de système de rétroéclairage
• Temps de réponse rapide adapté aux animations
• Encombrement PCB compact pour les appareils à espace limité

Ces caractéristiques le rendent particulièrement adapté aux systèmes alimentés par batterie et aux appareils électroniques portables où l'efficacité énergétique est essentielle.

4. Spécifications techniques expliquées

Comprendre les spécifications techniques aide les ingénieurs à choisir la configuration d'affichage adaptée aux exigences de leur projet.

Ces spécifications mettent en évidence sa compatibilité avec la plupart des écosystèmes de microcontrôleurs sans nécessiter une complexité supplémentaire en matière de régulation de puissance.

5. Comment intégrer le module OLED SSD1306

L'intégration est l'un des avantages les plus importants de ce module. Même les débutants peuvent le mettre en œuvre en étapes simples.

• Étape 1 : Connectez correctement les broches VCC et GND
• Étape 2 : Choisissez le protocole de communication (I2C est le plus courant)
• Étape 3 : Installez la bibliothèque SSD1306 sur la plate-forme du microcontrôleur
• Étape 4 : initialiser l'affichage dans le micrologiciel
• Étape 5 : Envoyer des données graphiques ou textuelles vers le tampon d'écran

Étant donné que le module comprend déjà la plupart des composants requis, aucun circuit de pilote externe n'est nécessaire.

6. Interfaces de communication (I2C vs SPI)

Le SSD1306 prend en charge les communications I2C et SPI, chacune présentant des avantages uniques.

I2C est largement utilisé en raison de sa simplicité, ne nécessitant que deux lignes de données (SDA et SCL). Cela réduit la complexité du câblage, ce qui le rend idéal pour les systèmes embarqués compacts.

SPI, en revanche, offre des taux de transfert de données plus rapides et est préféré dans les applications impliquant des animations ou des mises à jour fréquentes de l'écran.

• I2C :Câblage minimal, vitesse inférieure, idéal pour les capteurs et les affichages simples
• IPS :Actualisation plus rapide, plus de broches requises, meilleur pour les systèmes gourmands en graphiques

7. Consommation d'énergie et efficacité

L’un des avantages les plus importants de la technologie OLED est son efficacité énergétique. Le module d'affichage PM OLED SSD1306 de 0,96 pouces consomme de l'énergie uniquement lorsque les pixels sont allumés. Les pixels noirs ne nécessitent pratiquement aucune énergie.

Cela le rend particulièrement utile dans :

• Appareils IoT alimentés par batterie
• Electronique portable
• Outils de mesure portables

Cependant, l’affichage continu d’écrans entièrement blancs augmentera considérablement la consommation d’énergie, une conception optimisée de l’interface utilisateur est donc essentielle.

8. Problèmes courants et dépannage

Même si le module est fiable, les utilisateurs peuvent rencontrer des problèmes d'intégration. Vous trouverez ci-dessous les problèmes courants et leurs solutions :

• Écran vide :Vérifiez l'adresse I2C et les connexions de câblage
• Affichage clignotant :Assurer une alimentation électrique stable
• Sortie incorrecte :Vérifier la configuration de la bibliothèque et les paramètres de résolution
• Faible luminosité :Ajuster les paramètres de contraste du logiciel

La plupart des problèmes sont liés aux logiciels plutôt qu'aux défauts matériels.

9. Comparaison OLED et LCD

10. Scénarios d'application réels

La polyvalence du module d'affichage PM OLED SSD1306 de 0,96 pouces le rend adapté à un large éventail d'industries et d'applications.

• Contrôleurs de maison intelligente
• Appareils de fitness portables
• Écrans de capteurs industriels
• Projets Arduino DIY
• Systèmes de surveillance médicaux portables
• Systèmes de gestion de batterie

Sa taille compacte et sa clarté permettent aux développeurs d'intégrer des interfaces utilisateur significatives, même dans de très petits appareils.

11. Considérations de conception pour les ingénieurs

Lors de la conception avec ce module, les ingénieurs doivent prendre en compte la stabilité électrique, l'optimisation de l'interface utilisateur et les conditions thermiques.

• Évitez la luminosité continue en plein écran pour prolonger la durée de vie
• Utilisez des résistances de rappel appropriées pour la communication I2C
• Assurer la compatibilité de tension avec les niveaux logiques du microcontrôleur
• Optimiser les mises à jour du cadre pour réduire la consommation d'énergie

De bonnes pratiques de conception améliorent considérablement les performances et la durabilité.

12. Questions fréquemment posées

Q1 : Le SSD1306 peut-il afficher les couleurs ?
Non, il s'agit d'un écran monochrome (généralement des variantes blanches, bleues ou jaunes).

Q2 : Est-il compatible avec Arduino ?
Oui, il est largement pris en charge par plusieurs bibliothèques open source.

Q3 : Est-ce qu'il faut un rétroéclairage ?
Non, la technologie OLED est auto-émissive.

Q4 : Quelle est la durée de vie du module ?
Généralement des dizaines de milliers d'heures en fonction des modèles d'utilisation.

Q5 : Peut-il afficher des animations ?
Oui, mais l'interface SPI est recommandée pour des performances plus fluides.

Conclusion

Le module d'affichage PM OLED SSD1306 de 0,96 pouces reste l'une des solutions d'affichage les plus pratiques et efficaces pour les systèmes électroniques compacts. Sa combinaison de contraste élevé, de faible consommation d'énergie et d'intégration simple en fait un choix privilégié pour les ingénieurs et les développeurs de plusieurs secteurs.

Du développement de prototypes aux produits commerciaux intégrés, ce module offre un équilibre entre performances et prix abordable difficile à égaler.
