Quels sont les trois procédés de fabrication de la plaque de recouvrement en verre ?

Les plaques de recouvrement en verre sont des composants de protection et de décoration indispensables pour l'électronique grand public, les écrans automobiles, les appareils domestiques intelligents et les écrans tactiles industriels. Servant d'interface la plus externe entre les appareils électroniques et les utilisateurs, ils assument des fonctions essentielles telles que la résistance aux rayures, la résistance aux chutes, la transmission de la lumière et la présentation esthétique. Les performances, la durabilité de l'apparence et les scénarios d'application des plaques de recouvrement en verre sont entièrement déterminés par leurs processus de fabrication.

Dans l'industrie manufacturière de précision moderne, la production de plaques de recouvrement en verre de haute qualité repose principalement sur trois processus matures et courants : le processus de verre flotté, le processus d'étirage par débordement et le traitement de renforcement chimique. Chaque processus possède des principes techniques, des avantages de production, des caractéristiques de performance et des domaines d'application ciblés uniques. Comprendre ces trois processus fondamentaux est essentiel pour que les fabricants de produits électroniques, les ingénieurs d'approvisionnement et les praticiens de l'industrie puissent sélectionner les matériaux de plaque de recouvrement en verre appropriés et optimiser la qualité des produits.

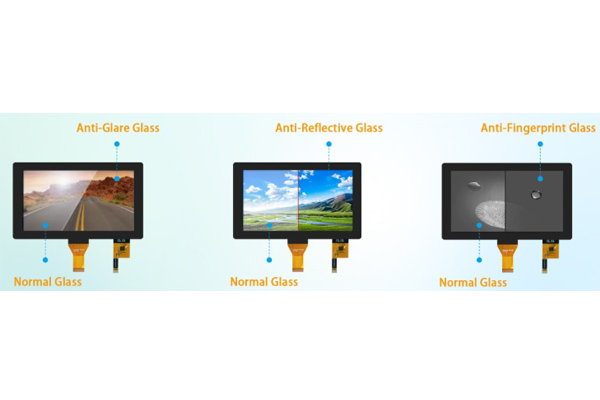

Revêtement antireflet (AR)

Le verre non traité reflète environ 8 % de la lumière visible – 4 % de chaque interface air-verre. Pour les écrans, cette réflexion atténue le contraste et oblige les utilisateurs à augmenter la luminosité, épuisant ainsi la batterie. Le revêtement AR réduit la réflexion à moins de 1 % par surface.

Le revêtement AR utilise une interférence en couche mince. Des couches de matériaux aux indices de réfraction alternés – généralement du dioxyde de silicium et du pentoxyde de niobium – sont déposées sur le verre. Chaque couche a exactement un quart de longueur d’onde de lumière visible. La lumière réfléchie par le haut et le bas de chaque couche interfère de manière destructrice, annulant la réflexion.

La méthode de dépôt est l’évaporation par faisceau d’électrons ou la pulvérisation cathodique à l’intérieur d’une chambre à vide. Les couvercles en verre sont chargés sur des dômes rotatifs ou des luminaires planétaires. La vapeur circule en lignes droites et se condense sur le verre froid.

Une pile AR typique comporte 4 à 7 couches. Un plus grand nombre de couches offre une bande passante plus large (couvrant l'intégralité du spectre visible) mais augmente le coût et la durée de cycle. L'inspection qualité mesure la réflectance avec un spectrophotomètre. Les bons revêtements AR affichent une réflexion moyenne inférieure à 0,5 % de 450 nm à 650 nm.

Revêtement anti-empreintes digitales (AF)

Les empreintes digitales grasses sont l’ennemi de tout écran tactile. Le revêtement AF rend le verre oléofuge et hydrophobe (hydrofuge). Les empreintes digitales s'effacent facilement et les taches sont moins visibles.

Le revêtement est un fluoropolymère, généralement un dérivé de perfluoropolyéther (PFPE). Les méthodes d'application varient. L'évaporation sous vide est courante pour la production à grand volume. Un petit creuset contenant du PFPE solide est chauffé à l'intérieur d'une chambre à vide. Le matériau s'évapore et se lie chimiquement à la surface du verre, formant une monocouche d'environ 2 à 5 nanomètres d'épaisseur. La pulvérisation humide et le durcissement thermique fonctionnent pour des volumes inférieurs. La solution liquide AF est pulvérisée ou appliquée par centrifugation sur du verre, puis cuite entre 120°C et 150°C pendant 30 minutes. Le résultat est similaire mais légèrement moins durable que l'AF déposé sous vide.

La durabilité est mesurée par un test d'abrasion sur laine d'acier. Un poids de 1 kg avec un tampon en laine d'acier frotte d'avant en arrière sur la surface enduite. Les bons revêtements AF survivent à 3 000 à 5 000 cycles tout en maintenant un angle de contact avec l'eau supérieur à 100 degrés. Le verre non traité a un angle de contact d'environ 30 degrés – l'eau se propage.

Revêtement antireflet (AG)

L'éblouissement provient de la réflexion spéculaire – des surfaces lisses réfléchissant la lumière comme un miroir. Le revêtement AG crée une texture microscopique qui diffuse la lumière réfléchie. Le résultat est une finition mate qui reste lisible sous la lumière du soleil ou sous un éclairage zénithal.

Deux méthodes existent. La première est la gravure chimique. Le verre est plongé dans un bain d'acide fluorhydrique ou de bifluorure d'ammonium. L'acide attaque sélectivement la surface du verre, créant des pics et des creux aléatoires. La rugosité est contrôlée par la concentration d'acide, la température et le temps de séjour. Après gravure, le verre présente un aspect dépoli. La deuxième méthode consiste à pulvériser des nanoparticules de silice. Une suspension de nanoparticules est pulvérisée sur le verre et cuite. Les particules s'auto-assemblent en une couche rugueuse. Cette méthode offre une meilleure uniformité mais une résistance à l’abrasion inférieure à celle de l’AG gravé. AG réduit légèrement la clarté car la lumière se disperse en transmission ainsi qu'en réflexion. Pour les écrans haute résolution, un compromis AG avec une rugosité modérée (Ra 0,1 à 0,3 micromètres) est courant.

Conclusion

Le processus de verre flotté, le processus d'étirage par débordement et le processus de renforcement chimique constituent les trois piliers techniques fondamentaux de la fabrication moderne de plaques de recouvrement en verre. Chaque processus joue un rôle irremplaçable dans la chaîne industrielle, couvrant l'ensemble des besoins de production, depuis la production de masse à faible coût jusqu'à la personnalisation de précision haut de gamme.

Avec la mise à niveau continue de l’électronique grand public vers un affichage léger, pliable et haute définition, les trois processus principaux sont également constamment itérés et optimisés. Le processus de débordement évolue vers une épaisseur plus fine et une planéité plus élevée, le processus de flottage améliore continuellement la précision de la surface pour réduire l'écart de performance avec les processus haut de gamme, et le processus de renforcement chimique évolue vers des couches de contraintes plus profondes et une résistance aux chocs plus élevée. Pour les fabricants mondiaux d'électronique, une compréhension claire des caractéristiques des trois processus est la clé pour sélectionner des produits de plaques de recouvrement en verre à haut rapport qualité-prix et optimiser la compétitivité de base des produits.
