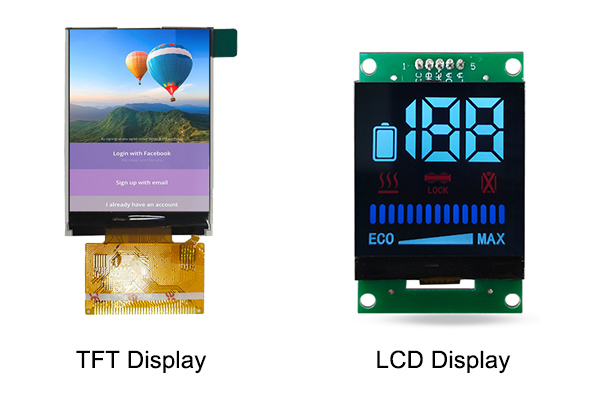

Écran TFT vs écran LCD : quelles sont les principales différences ?

En réalité, il existe une relation inclusive claire et une distinction technique fondamentale entre les technologies TFT et LCD. Comprendre les différences fondamentales entre les écrans TFT et les écrans LCD est essentiel pour prendre des décisions d'achat éclairées, optimiser les performances des appareils et adapter les solutions d'affichage à des scénarios d'application spécifiques. Cet article détaille leurs principes de fonctionnement, leurs conceptions structurelles, leurs performances visuelles, leur consommation d'énergie et leurs scénarios d'application pour clarifier en quoi ces deux technologies d'affichage grand public diffèrent et où chacune excelle.

Que sontÉcrans TFT?

TFT signifie Thin Film Transistor, qui n'est pas une technologie d'affichage indépendante mais une technologie avancée de pilotage et d'optimisation construite sur la base de structures LCD. Les écrans TFT sont essentiellement des écrans LCD à matrice active qui intègrent un minuscule transistor à couche mince pour chaque pixel individuel de l'écran. Chaque transistor agit comme un commutateur indépendant, chargé de contrôler avec précision la tension et le signal d'un seul pixel. Cette mise à niveau structurelle de base renverse complètement le mode de fonctionnement passif des écrans LCD traditionnels. Cette architecture à matrice active permet à chaque pixel de conserver son état pendant que les autres se rafraîchissent. Les écrans TFT sont donc un sous-ensemble des écrans LCD, mais avec des performances largement supérieures. Presque tous les écrans LCD fabriqués aujourd'hui, des écrans de smartphone aux téléviseurs 4K de 65 pouces, sont en fait des TFT-LCD. Quand quelqu'un parle d'écran TFT, il fait généralement référence à un écran LCD à matrice active.

Que sontÉcrans LCD?

LCD signifie Liquid Crystal Display, une catégorie générale de technologie d'affichage à écran plat qui domine le marché de l'électronique grand public depuis des décennies. Les écrans LCD s'appuient sur les propriétés physiques uniques des molécules de cristaux liquides pour moduler la lumière et générer des images visuelles. La structure de base des écrans LCD traditionnels comprend un module de rétroéclairage, des substrats en verre, des couches de cristaux liquides, des filtres colorés et des films polarisants. Contrairement aux technologies d’affichage auto-lumineuses telles que l’OLED, les écrans LCD ne produisent pas de lumière de manière indépendante. Au lieu de cela, ils utilisent une source de rétroéclairage fixe et ajustent la disposition des molécules de cristaux liquides via des signaux électriques pour contrôler la transmission de la lumière, formant ainsi différentes couleurs, niveaux de luminosité et détails d'image.

Un panneau LCD se compose d'un rétroéclairage, de filtres polarisants, d'une couche de cristaux liquides et d'électrodes. Lorsqu'une tension est appliquée, les cristaux se tordent pour bloquer ou transmettre la lumière, créant ainsi des pixels. Les écrans LCD traditionnels incluent des types à matrice passive (comme STN ou TN) et des types à matrice active (comme TFT). La principale limitation des premiers écrans LCD était le temps de réponse lent et les angles de vision étroits, car les conceptions à matrice passive traitaient des lignes ou des colonnes entières de pixels à la fois.

Différences techniques fondamentales entre les écrans TFT et les écrans LCD

L'écart essentiel entre les écrans TFT et les écrans LCD à matrice passive traditionnels réside dans le mécanisme de pilotage des pixels, ce qui entraîne en outre des différences considérables en termes de performances d'affichage, de conception structurelle et d'expérience utilisateur. Les sections suivantes développent les principales distinctions à partir de quatre parties principales.

Mécanisme de pilotage des pixels

Le mode de conduite constitue la différence fondamentale qui sépare les écrans TFT des écrans LCD conventionnels. Les écrans LCD à matrice passive traditionnels adoptent une méthode de pilotage à balayage croisé ligne-colonne. Le système analyse chaque ligne et colonne de pixels selon un cycle fixe, et tous les pixels partagent des signaux de circuit. Étant donné que plusieurs pixels partagent des circuits d'électrodes, les interférences de signal et la diaphonie sont inévitables pendant le processus de numérisation. Lors de l'affichage d'images dynamiques ou de contenu haute résolution, le circuit partagé ne peut pas fournir une prise en charge de tension stable et continue pour chaque pixel, ce qui entraîne un état instable des pixels.

Vitesse de réponse et performances d'affichage dynamiques

La vitesse de réponse fait référence au temps nécessaire aux pixels d'affichage pour basculer entre les états clairs et sombres, ce qui détermine directement l'effet d'affichage dynamique de l'écran, en particulier pour les images en mouvement rapide telles que les jeux, les vidéos et les séquences sportives. Les écrans LCD traditionnels ont une vitesse de réponse très lente, généralement supérieure à 100 millisecondes. En raison du mode de balayage passif, la mise à jour du signal des pixels présente des retards évidents et les molécules de cristaux liquides ne peuvent pas se retourner à temps lorsque le contenu de l'écran change rapidement. Cela entraîne de graves phénomènes d'images fantômes, de flou et de traînée dans les scènes dynamiques, rendant les écrans LCD traditionnels incapables de s'adapter aux scénarios d'affichage dynamique à fréquence d'images élevée.

Performances de l'angle de vision

L'angle de vision est un indicateur clé de la praticabilité de l'écran d'affichage, représentant la plage d'angles dans laquelle l'écran peut conserver des couleurs et une luminosité précises lorsqu'il est vu depuis des perspectives non frontales. Les écrans LCD à matrice passive traditionnels ont des angles de vision extrêmement étroits, avec une plage de vision effective de seulement 30 à 45 degrés frontalement. Lorsque l'utilisateur incline légèrement la perspective, l'écran subira une grave distorsion des couleurs, une atténuation de la luminosité et même une inversion des couleurs. Ce défaut rend les écrans LCD traditionnels uniquement adaptés aux scénarios de visualisation frontale par un seul utilisateur et ne peuvent pas répondre aux besoins de visualisation à plusieurs personnes ou d'observation multi-angles.

Consommation d'énergie et efficacité énergétique

En termes de consommation électrique, les écrans LCD traditionnels ont des caractéristiques double face. Pour le contenu d'affichage statique simple tel que le texte monochrome et les motifs fixes, les écrans LCD à matrice passive ont une consommation d'énergie inférieure en raison de leur structure de circuit simple et de leur faible charge de fonctionnement du signal. Cependant, lors de l'affichage de contenu dynamique, haute résolution et multicolore, le balayage cyclique continu des circuits passifs augmente la perte de signal et la consommation d'énergie, ce qui entraîne une faible efficacité énergétique globale.
