Quels sont les facteurs qui affectent la consommation électrique de l’écran civil LCD monochrome ?

La consommation d'énergie est l'une des considérations les plus critiques lors de la sélection d'un écran pour les applications fonctionnant sur batterie ou sensibles à l'énergie. Pour les ingénieurs développant des dispositifs médicaux portables, des panneaux de commande industriels, des capteurs IoT ou des équipements extérieurs, comprendre exactement ce qui détermine la consommation d'énergie des écrans LCD monochromes peut faire la différence entre un produit qui fonctionne pendant des semaines avec une seule charge et un produit qui tombe en panne sur le terrain.

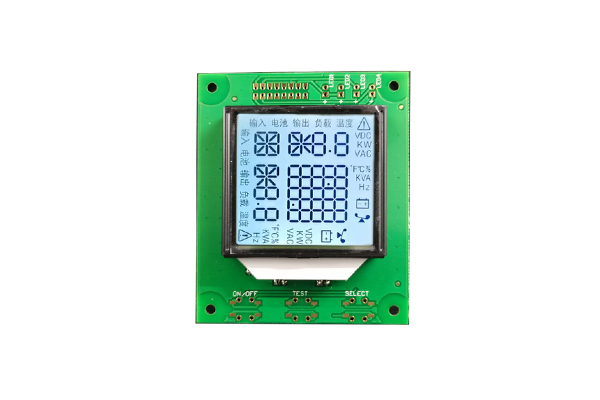

Écrans LCD monochromessont largement considérés comme des solutions d’affichage économes en énergie. Sans rétroéclairage, ces écrans ne consomment souvent que des microwatts à de faibles milliwatts. Cependant, une fois que vous ajoutez un rétroéclairage ou que vous passez à des panneaux plus grands, la consommation d'énergie peut augmenter considérablement. Ce guide détaille tous les facteurs qui ont un impact sur la consommation électrique des écrans LCD monochromes, fournissant ainsi des informations exploitables aux concepteurs de matériel et aux développeurs de produits.

Technologie et conception du rétroéclairage

Dans la plupart des applications LCD monochromes, le rétroéclairage est le principal facteur contribuant à la consommation électrique globale. Les données de l'industrie montrent que le composant de rétroéclairage peut représenter jusqu'à 99 % de la consommation énergétique totale des écrans LCD. Pour les concepteurs soucieux de l’efficacité énergétique, il est crucial de comprendre les avantages et les inconvénients des différentes technologies de rétroéclairage.

Écrans transflectifs, réfléchissants et transmissifs

La façon dont un écran LCD monochrome utilise la lumière ambiante a également un impact sur la consommation électrique du rétroéclairage. Les écrans sont classés en trois types en fonction de leurs propriétés de transmission et de réflexion de la lumière, chacun avec des exigences de puissance différentes :

Écrans LCD monochromes réfléchissants :Les écrans réfléchissants ne nécessitent pas de rétroéclairage dans les environnements bien éclairés, car ils reflètent la lumière ambiante pour rendre l'écran visible. Cela en fait le type d'écran LCD monochrome le plus économe en énergie, avec une consommation électrique limitée au circuit pilote d'affichage (souvent quelques microampères). Les écrans LCD réfléchissants sont idéaux pour les applications extérieures, telles que les thermomètres numériques ou les appareils à énergie solaire, où la lumière ambiante est abondante.

Écrans LCD monochromes transflectifs :Les écrans transflectifs combinent des propriétés réfléchissantes et transmissives, en utilisant la lumière ambiante dans des environnements lumineux et un rétroéclairage dans des conditions de faible luminosité. Cet équilibre les rend polyvalents pour une utilisation intérieure et extérieure tout en minimisant la consommation d'énergie. Les écrans LCD transflectifs utilisent généralement un rétroéclairage plus faible que les écrans transmissifs, réduisant ainsi la consommation d'énergie de 30 à 50 % par rapport aux écrans entièrement transmissifs.

Écrans LCD monochromes transmissifs : Les écrans transmissifs dépendent entièrement du rétroéclairage pour être visibles, même dans des environnements lumineux. Cela en fait le type d’écran LCD monochrome le plus gourmand en énergie, car le rétroéclairage doit être maintenu allumé à tout moment. Les écrans LCD transmissifs sont utilisés dans les applications où la visibilité dans des conditions de faible luminosité est critique, comme les dispositifs médicaux ou les panneaux de commande intérieurs, mais ils ne sont pas idéaux pour les appareils alimentés par batterie.

Conclusion

La consommation électrique des écrans LCD monochromes est régie par de multiples facteurs en interaction, mais la conception du rétroéclairage reste l'influence dominante. En comprenant la relation entre la taille de l'écran, l'impédance, la sélection du circuit intégré du pilote, la tension de fonctionnement, la fréquence de rafraîchissement, les conditions de température et les modèles de commutation de contenu, les ingénieurs peuvent prendre des décisions éclairées qui optimisent la durée de vie de la batterie sans sacrifier les performances d'affichage.
