Quel est le principe de fonctionnement d'un écran tactile ?

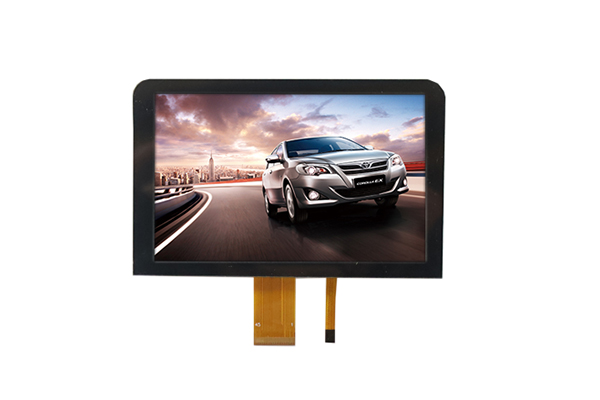

Dans le contrôle industriel moderne, l’électronique grand public, l’affichage automobile et les équipements de maison intelligente, l’écran tactile est devenu le principal support d’interaction homme-machine. Contrairement aux écrans d'affichage non interactifs traditionnels, les appareils tactiles intègrent des modules de détection et des modules d'affichage de manière organique, permettant l'induction de signaux en temps réel et la reconnaissance de coordonnées tout en présentant des images haute définition. La plupart des terminaux intelligents du marché adoptent actuellement des solutions intégrées deÉcran LCD TFTet la technologie de détection tactile, parmi lesquelles l'écran TFT occupe une position dominante dans les domaines de l'affichage commercial et industriel en raison de son excellente reproduction des couleurs, de sa haute résolution et de ses performances de fonctionnement stables.
L'essence de tous les principes de fonctionnement de l'écran tactile est de capturer les changements de signal physique ou électrique générés par un contact externe, de convertir les signaux analogiques en informations de coordonnées numériques via un contrôleur tactile dédié, et enfin de transmettre les données à la puce de contrôle principale pour réaliser une interaction homme-machine. Un système d'affichage tactile complet est composé de trois parties principales : une couche de détection tactile, un circuit de traitement du signal et un module d'imagerie d'affichage TFT. La couche de détection tactile est responsable de la perception des signaux de contact, le système de circuit effectue le filtrage, l'amplification et le calcul des coordonnées des signaux, et l'écran LCD TFT est responsable de l'affichage synchrone des images de retour interactives.
Principe de fonctionnement de l'écran tactile résistif
L'écran tactile résistif est un dispositif de détection sensible à la pression, composé de deux couches de films conducteurs transparents ITO (Indium Tin Oxide), avec des micro-entretoises isolantes séparant la membrane flexible supérieure et la couche de base rigide inférieure. La couche supérieure est un film conducteur flexible et la couche inférieure est fixée sur la surface du Écran TFT pour assurer la stabilité de la structure d'affichage.
Principe de fonctionnement de l'écran tactile capacitif
Les écrans tactiles capacitifs constituent la technologie dominante des produits d'affichage tactile électroniques grand public, qui fonctionnent sur la base du principe de l'induction de capacité du corps humain. La surface de l'écran est recouverte d'une couche de grille conductrice ITO dense et un champ électrostatique basse tension uniforme est formé sur tout l'écran à travers le circuit de commande.
Le corps humain est un milieu conducteur doté de caractéristiques de capacité. Lorsqu'un doigt touche la surface de l'écran, il absorbe un minuscule courant au point de contact, provoquant des modifications locales du champ électrostatique. Les capteurs haute sensibilité répartis autour de l'écran capturent la différence de capacité et le contrôleur tactile calcule les coordonnées tactiles précises grâce à une analyse d'algorithme. Différent des écrans tactiles résistifs, les écrans tactiles capacitifs prennent en charge la reconnaissance multi-touch, réalisant des opérations multipoints telles que le zoom, la rotation et le glissement multi-doigts.
