Problèmes courants et conseils de dépannage pour les écrans LCD

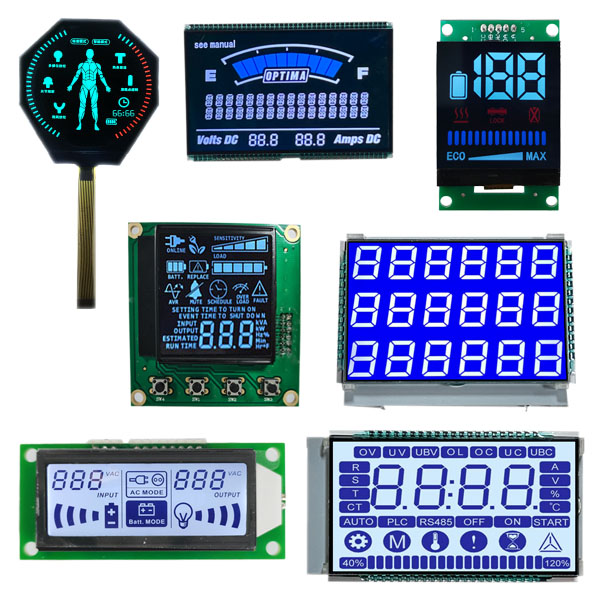

Dans le contrôle industriel, les équipements médicaux, les instruments de test, les appareils électroménagers et l’électronique grand public, l’écran LCD reste l’une des interfaces homme-machine les plus courantes. Qu'il s'agisse d'un écran matriciel graphique ou d'un écran LCD monochrome, tout problème tel qu'un absence d'affichage, des lignes manquantes, un scintillement ou un contraste anormal affectera l'expérience globale et la fiabilité de l'ensemble de l'appareil.

1. Aucun affichage, écran noir ou écran blanc.

Un écran noir est généralement lié à l’alimentation électrique, au rétroéclairage et à l’initialisation ; un écran blanc indique généralement que le rétroéclairage est allumé mais que l'écran LCD n'a pas été dévié ou n'a pas reçu de données d'image valides. Pour un module LCM, vérifiez d'abord VDD, VDDIO, VSS, la broche de réinitialisation et l'alimentation du rétroéclairage. Si le rétroéclairage n'est pas allumé, concentrez-vous sur la vérification du circuit boost, de la résistance de limitation de courant, de la chaîne de LED et du connecteur.

2. Lignes manquantes, caractères et lignes brisées

Les écrans LCD monochromes sont sujets à des lignes manquantes. Les causes possibles incluent une sortie COM ou SEG anormale, une mauvaise connexion de la bande zébrée, un adhésif conducteur vieillissant, un court-circuit FPC et un circuit intégré de pilote endommagé. Pour les écrans de pilote multicanaux, les paramètres de résistance de polarisation et de rapport cyclique doivent également être vérifiés. Si la position de la ligne manquante est corrigée, il s'agit généralement d'un problème de connexion matérielle ou de canal pilote ; si la position dérive, cela peut être dû à une synchronisation, à une interférence ou à une ondulation de puissance.

3. Contraste insuffisant ou excessif

Un contraste anormal n'indique pas nécessairement une panne d'écran. Des facteurs tels que VLCD, V0, tension de polarisation et compensation de température peuvent tous affecter l'effet d'affichage. Il est fréquent que le contraste desModule LCMdevenir moins intense à basse température et devenir plus intense à température élevée. Si cela se produit par lots, vérifiez le code d'initialisation du circuit intégré du pilote, des résistances de polarisation et des circuits de compensation de température. Si cela se produit individuellement, vérifiez la soudure et la consistance du panneau à cristaux liquides.

4. Fluctuation, gigue, défilement

La fluctuation résulte généralement d'une fréquence d'images instable, d'une ondulation excessive de l'alimentation électrique, d'interférences au sol, d'un conflit entre la fréquence de rétroéclairage PWM et le taux de rafraîchissement. Si le câblage FPC du module LCM est trop long et non blindé, du bruit peut également être introduit. Tout d'abord, utilisez un oscilloscope pour observer les signaux VDD et clés, puis vérifiez les registres d'initialisation. Pour un écran LCD monochrome, s'il y a une instabilité globale de l'écran, concentrez-vous sur la vérification de la forme d'onde COM et du pilote de rétroéclairage.

5. Artefacts d’écran, caractères tronqués, couleurs anormales

Les écrans LCD couleur présentent souvent des artefacts d'écran dus à des problèmes liés aux lignes de données, aux lignes d'horloge, aux signaux de synchronisation et aux paramètres de synchronisation. Vérifiez les connexions FPC, l'oxydation des connecteurs et les courts-circuits de soudure. Siécrans LCD monochromesavez des caractères tronqués, vérifiez le bus de données, les lignes de contrôle RS/CS/WR et assurez-vous d'une initialisation correcte.

6. Luminosité inégale, vignettage et fuite de lumière

Les problèmes de rétroéclairage sont courants dans les modules LCM à entrée latérale. Les écarts d'assemblage de la plaque de guidage de lumière, du film de diffusion et du film réfléchissant, l'atténuation de la luminosité des LED ou un entraînement à courant constant incohérent peuvent tous provoquer une luminosité inégale. Les fuites de lumière sont principalement liées à la liaison structurelle, à la déformation de la coque et aux rayures sur le polariseur. Pourécrans LCD monochromes, le rétroéclairage est généralement plus simple, mais l'espace entre la plaque de guidage de lumière et le verre à cristaux liquides affecte toujours l'uniformité.

7. Défauts, reflets, taches sombres, défauts de ligne

Les mauvais points sont des défauts de fabrication du panneau LCD et ne peuvent généralement pas être réparés par un logiciel. Les hautes lumières font référence aux pixels qui restent constamment allumés, tandis que les points sombres font référence aux pixels qui ne s'allument pas. Les lignes verticales ou horizontales sont souvent liées au circuit intégré du pilote, à la liaison COG et aux canaux FPC. Si le défaut de ligne change après avoir appuyé sur, cela indique une mauvaise connexion. S'il n'y a aucun changement après avoir appuyé sur, il se peut que le circuit intégré du pilote ou le câblage du verre soit endommagé.

8. Ombres, images fantômes, résidus d'image

L'ombre est le phénomène oùmolécules de cristaux liquides dans un écran LCDne parvient pas à récupérer complètement après avoir affiché une image statique pendant une longue période. Réduire la luminosité de l'image statique, effectuer une inversion régulière des couleurs et raccourcir le cycle de rafraîchissement peuvent atténuer ce problème. Si la tension de commande du module LCM est asymétrique, cela accélérera également l'apparition des ombres. Les écrans LCD monochromes sont plus sujets aux ombres lors de l’affichage de motifs fixes. Il est recommandé d'utiliser une inversion alternative ou un effacement d'écran chronométré.
