Qu’est-ce que la technologie In-Cell et On-Cell ?
Dans le processus itératif de l'industrie mondiale de l'affichage,Écran TFT (écran à transistors à couche mince)a toujours été le principal support d'affichage dans des domaines tels que l'électronique grand public, les écrans montés sur véhicule et les terminaux industriels. Le module d'affichage TFT traditionnel adopte une structure empilée avec la couche tactile et la couche d'affichage séparées, ce qui présente de nombreux inconvénients tels qu'une épaisseur excessive, une transmission de la lumière insuffisante, un décalage tactile et une structure redondante, ce qui rend difficile de répondre aux demandes actuelles de légèreté, de haute définition et d'expérience tactile élevée dans le développement de produits. Pour résoudre les goulots d'étranglement techniques du module traditionnel, l'industrie a progressivement évolué vers deux solutions d'affichage tactile intégrées : la technologie In-Cell et la technologie On-Cell.

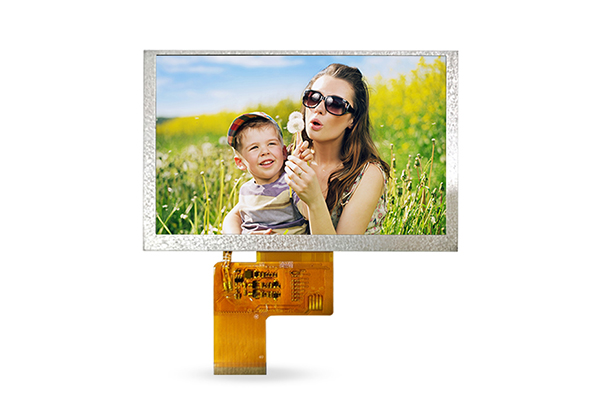

L'écran TFT est un écran d'affichage à matrice active piloté par des transistors à couches minces. Sa structure centrale comprend un substrat TFT, une couche de cristaux liquides, un filtre couleur, un polariseur, un verre de protection et d'autres unités centrales. Avec sa vitesse de réponse rapide, son rapport de contraste élevé et sa qualité d'image stable, il est devenu la base technologique de base des écrans LCD et est également le support compatible pour les technologies In-Cell et On-Cell.
Le module tactile LCD TFT traditionnel adopte une structure séparée telle que G+G et G+F. Le panneau d'affichage et le capteur tactile sont des composants indépendants, assemblés par adhésif optique. Le nombre total de couches est important et l’épaisseur d’empilement est élevée. Cela affecte non seulement la finesse de l'appareil, mais provoque également facilement des problèmes tels que la parallaxe, la réflexion de la lumière et le retard tactile. La principale avancée de la technologie In-cell et de la technologie On-cell réside dans l'intégration des électrodes de détection tactile directement dans la structure interne de l'écran TFT, en éliminant l'écran tactile indépendant et en réalisant l'intégration de l'affichage et du toucher.
Qu’est-ce que la technologie sur cellule ?
La technologie sur cellule appartient à la solution tactile à intégration moyenne. Le principe technique consiste à fabriquer des électrodes tactiles sur la couche supérieure du filtre couleur de l'écran TFT et sur la couche inférieure du polariseur. La couche tactile est fixée à la structure de surface du panneau d'affichage, sans pénétrer dans la zone centrale de cristaux liquides. Cette structure conserve l'unité d'affichage à cristaux liquides complète et l'architecture de commande TFT de l'écran TFT, avec uniquement la structure de détection tactile superposée à l'extérieur de la couche d'affichage. Il présente une difficulté d'intégration modérée et une forte stabilité structurelle, servant de solution d'optimisation de transition entre le toucher séparé traditionnel et le toucher haut de gamme dans la cellule.
Qu’est-ce que la technologie In-Cell ?
La technologie In-Cell est une technologie d'affichage tactile hautement intégrée et actuellement la solution tactile la plus intégrée de l'industrie LCD. Cette technologie intègre directement des électrodes de détection tactile et des lignes de balayage tactile à l'intérieur de la cellule à cristaux liquides de l'écran TFT, s'intégrant profondément au circuit de commande de pixels TFT et à la couche de cristaux liquides. L'unité de détection tactile et l'unité de pixels d'affichage partagent certaines structures sous-jacentes, réduisant considérablement le nombre de couches d'empilement d'écran. Par rapport à la technologie On-cell, In-cell présente une dimension d'intégration plus profonde, une structure plus rationalisée et une mise à niveau complète des performances optiques et de la précision tactile. Toutefois, cela nécessite des normes plus élevées pourProcessus de fabrication des panneaux TFT et contrôle du rendement.
Les avantages de la technologie sur cellule
La structure est rationalisée, permettant une mise à niveau légère de l'écran.
Le module de capteur tactile TFT séparé traditionnel se compose de plusieurs couches telles qu'un verre de protection, un capteur tactile, un adhésif optique et un panneau d'affichage. L'épaisseur totale est généralement supérieure à 1,8 mm, occupant une grande quantité d'espace à l'intérieur de l'appareil. La technologie On-Cell élimine le substrat en verre tactile indépendant, fabriquant directement les électrodes tactiles sur la couche superficielle du filtre couleur de l'écran TFT, réduisant ainsi considérablement le nombre de couches d'empilement d'écran et le processus de stratification. Le module d'affichage TFT sur cellule optimisé peut être contrôlé jusqu'à une épaisseur inférieure à 1,5 mm, et le poids total de l'appareil est simultanément réduit de 10 à 15 %.
Le processus est mature et stable, avec des coûts de production contrôlables.
Dans le système de production LCD, la technologie On-Cell présente une compatibilité de processus extrêmement forte. Il n'est pas nécessaire de procéder à des rénovations à grande échelle de la chaîne de production d'écrans TFT traditionnelle. Seul l'ajout de processus de revêtement et de gravure d'électrodes tactiles après la production du filtre coloré peut compléter l'intégration. Par rapport à la technologie complexe In-Cell, le rendement de production de On-Cell est plus élevé, la tolérance aux pannes de processus est plus forte et la stabilité de la production a été vérifiée au cours d'années de tests de marché.
La structure présente une forte résistance aux dommages et la fiabilité globale est plus élevée.
La couche tactile sur cellule est située sur la structure de surface de l'écran TFT et est indépendante de la couche de cristaux liquides interne et du circuit de commande TFT. Cela forme une structure protectrice naturelle. Lorsque l'écran est soumis à une compression par une force externe, à de légères bosses ou à une contrainte de flexion, la couche de détection tactile n'impactera pas directement l'unité d'affichage principale, protégeant ainsi efficacement la couche de cristaux liquides et le circuit de pixels TFT contre les dommages. Dans le même temps, cette technologie évite le problème d'entrefer du processus de collage traditionnel, réduit les phénomènes tels que le délaminage et le cloquage, et les performances de résistance à la pression et à la flexion de l'écran sont nettement supérieures aux premières solutions intégrées, adaptées aux scénarios d'utilisation complexes tels que les véhicules et les industries.
Les performances tactiles sont équilibrées et adaptées à tous les scénarios d’utilisation.
Les électrodes tactiles de la technologie On-cell sont proches de la surface de l'écran. La distance de détection tactile est courte et la perte de transmission du signal est faible. Par rapport aux écrans séparés traditionnels, la vitesse de réponse tactile est plus rapide et la précision de positionnement est plus élevée, réduisant efficacement les problèmes tels que le décalage tactile et les pannes.
L'avantage de la technologie intra-cellulaire
Conception ultra fine, redéfinissant la limite supérieure de la structure de l'écran.
La technologie intégrée à la cellule intègre complètement l'unité de détection tactile dans le boîtier à cristaux liquides de l'écran TFT, intégrant ainsi le circuit de commande de pixels TFT et la couche de cristaux liquides. Il élimine complètement la couche tactile indépendante et la structure de liaison redondante et constitue actuellement la solution technique avec le moins de couches d'empilage et la structure la plus compacte pour les écrans LCD TFT.
Performances optiques de premier ordre, offrant une expérience de qualité d'image sans perte.
Les performances optiques constituent l’avantage principal de la technologie In-Cell. Comme il élimine complètement le verre tactile externe et la couche adhésive adhésive, il n'y a aucun support optique supplémentaire à l'intérieur de l'écran, minimisant ainsi la perte de transmission de la lumière au niveau le plus bas. La transmission de la lumière peut atteindre 88 % à 92 %, dépassant de loin celle des écrans tactiles sur cellule et traditionnels.
L’expérience tactile est extrêmement fluide, avec une précision de réponse à la pointe du secteur.
Les électrodes tactiles de la technologie In-cell sont profondément intégrées aux pixels de l'écran, réduisant ainsi la distance de détection à un niveau extrême. Le chemin de transmission du signal tactile est le plus court et présente la perte la plus faible. Par rapport à la technologie On-Cell, la vitesse de réponse tactile a augmenté de plus de 20 %, avec un délai de réponse plus faible, éliminant complètement les phénomènes de décalage tactile et de lenteur.
Avec la mise à niveau continue de l'industrie mondiale de l'affichage, la technologie On-Cell, en raison de ses performances matures et stables, ainsi que de sa rentabilité élevée, continue de détenir une part dominante sur le marché de l'affichage de milieu de gamme, soutenant la mise à niveau itérative de l'électronique grand public et des équipements d'affichage industriels ; tandis que la technologie In-Cell, s'appuyant sur ses avantages de performances inégalés, élimine en permanence les goulots d'étranglement des processus. Avec l'amélioration continue du rendement de production et la réduction progressive des coûts, il pénètre progressivement dans davantage de scénarios tels que les véhicules milieu et haut de gamme, les appareils électroménagers intelligents et les terminaux portables.
D'un point de vue industriel à long terme, les principales orientations itératives des écrans TFT restent la finesse, la haute définition, la faible consommation d'énergie et la précision tactile élevée. In-cell et On-cell, deux types de technologies tactiles intégrées, ne sont pas dans une relation de substitution mais forment plutôt un système technologique industriel complémentaire et symbiotique. Chacun d'eux, tirant parti de ses principaux avantages, couvre toute la gamme des besoins en matière d'affichage, depuis les produits commerciaux civils et industriels de milieu de gamme jusqu'aux produits phares haut de gamme, stimulant continuellement l'innovation technologique et les mises à niveau de produits dans l'industrie des écrans LCD, et servant également de support technique de base pour une future concurrence différenciée dans les terminaux d'affichage intelligents.
