Comment faire la distinction entre LCD et LED ?

Dans l'industrie de l'affichage moderne,Écran LCDet l'affichage LED sont les deux technologies de sortie visuelle les plus dominantes, largement déployées dans l'électronique grand public, les équipements de contrôle industriel, l'instrumentation automobile, la signalisation commerciale et les appareils domestiques intelligents. Pour les ingénieurs achats, les concepteurs de produits et les acheteurs industriels du monde entier, il est essentiel de distinguer avec précision les écrans LCD et LED pour optimiser les performances des produits, contrôler les coûts et améliorer la stabilité des équipements. De nombreux utilisateurs du marché considèrent à tort les écrans LCD et LED comme deux technologies d'affichage totalement indépendantes dotées de mécanismes de fonctionnement opposés.

Définition de base et principe de fonctionnement de base

1. Mécanisme fondamental de l’écran LCD

LCD, abréviation de Liquid Crystal Display, est une technologie d'affichage passif qui repose entièrement sur des sources de lumière externes pour présenter les images. La couche fonctionnelle principale d'unÉcran LCDsont des molécules de cristaux liquides scellées entre deux couches de substrats en verre polarisé. Les molécules de cristaux liquides n’émettent pas de lumière spontanément ; au lieu de cela, ils ajustent leur disposition et leur angle de torsion sous l'action de la tension de commande, contrôlant avec précision la transmission du rétroéclairage. En faisant correspondre des couches de filtres de couleur ou des couches de protection contre la lumière, l'écran d'affichage peut présenter différentes images en niveaux de gris, en couleurs et en texte.

2. Attributs techniques de l'affichage LED

LED signifie Light Emitting Diode. À proprement parler, les écrans LED commerciaux sur le marché sont divisés en deux catégories : les écrans LED auto-émissifs actifs et les écrans LCD rétroéclairés par LED, ce qui est le point clé que la plupart des utilisateurs confondent. L'écran LED mentionné dans les scénarios de comparaison quotidiens est principalement une version améliorée de l'écran LCD traditionnel, qui remplace le rétroéclairage CCFL de l'écran LCD par des perles de lampe LED comme nouvelle source de rétroéclairage.

Analyse approfondie des différences fondamentales entre les écrans LCD et LED

1. Système de rétroéclairage et mode d'émission de lumière

Le système de rétroéclairage constitue la principale différence entre un écran LCD traditionnel et un écran LED. Les écrans industriels LCD standard et les premiers écrans civils utilisent des rétroéclairages CCFL. Ce mode de rétroéclairage s'appuie sur une décharge de gaz fluorescent pour générer une lumière uniforme, avec les avantages d'une technologie à faible coût et mature. Cependant, il présente des défauts évidents : une consommation d'énergie élevée, une réponse de démarrage lente, une durée de vie courte et une mauvaise résistance aux basses températures, ce qui limite son application dans les équipements haut de gamme et pour environnements extrêmes.

2. Composition structurelle et intégration

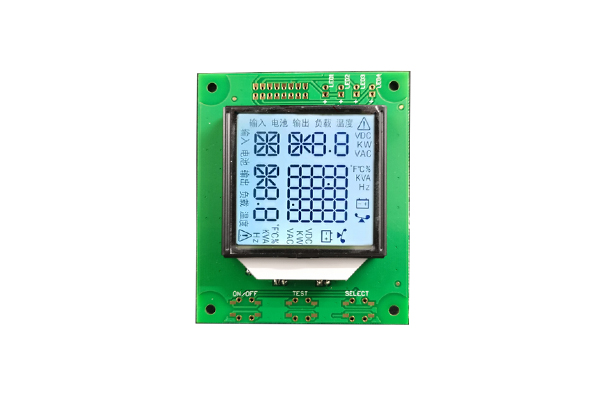

Dans les scénarios d'affichage industriels, le module LCM est le support le plus courant de la technologie d'affichage LCD.LCM (Module à Cristaux Liquides)est un module intégré formé par la liaison du panneau d'affichage LCD, du circuit intégré de commande, du circuit imprimé flexible, de l'ensemble de rétroéclairage et du cadre structurel. Il s'agit d'une unité d'affichage complète qui peut être directement intégrée dans l'équipement après une simple alimentation et une station d'accueil du signal.

Le module LCM traditionnel basé sur LCD présente une structure compacte et standardisée, avec des spécifications complètes allant des petits écrans de 0,96 pouces aux écrans de contrôle industriels de 15 pouces. Il prend en charge une résolution, un angle de vision et une luminosité personnalisés et est largement utilisé dans les instruments, les appareils électroménagers et les équipements d'automatisation industrielle. En revanche, les modules d'affichage à LED sont principalement assemblés par des perles de lampe et des cartes de commande discrètes, avec un volume global plus important et une difficulté d'intégration plus élevée dans les scénarios de petite taille.

3. Effet d'affichage et performances de l'image

En termes de performances d'affichage, les écrans LED présentent des avantages évidents en termes de contraste, de luminosité et de gamme de couleurs. L'écran LCD rétroéclairé CCFL traditionnel présente un faible contraste, une fuite de lumière facile au bord de l'écran et une capacité de restauration des couleurs limitée, de sorte que l'image est douce mais manque de superposition. Les écrans rétroéclairés par LED peuvent réaliser une gradation locale précise, améliorant efficacement la pureté du champ noir et le contraste de l'image, avec un rendu des couleurs plus vif et une luminosité d'écran plus élevée, s'adaptant aux environnements à forte lumière tels que les écrans commerciaux extérieurs et les écrans montés sur véhicule.

Comment choisir un écran LCD ou LED dans des projets réels

Pour les projets nécessitant une faible consommation d'énergie, un fonctionnement stable à long terme, un faible coût et une précision des couleurs élevée,Écran LCDest la solution privilégiée. En particulier dans les instruments de contrôle industriel, les équipements de batterie portables et les scénarios d'affichage bas de gamme qui ne nécessitent que du texte et des graphiques simples, un écran LCD monochrome associé à un module LCM personnalisé peut maximiser les performances en termes de coûts et la stabilité de l'équipement.

Pour les écrans extérieurs, les épissures de grande taille, les scénarios d'affichage anti-éblouissants à haute luminosité, à contraste élevé et aux couleurs vives, les écrans LED sont plus adaptés. Par exemple, les écrans publicitaires commerciaux, les écrans d'affichage de scène, les écrans haute luminosité montés sur véhicules et les dispositifs d'affichage grand public haut de gamme peuvent tirer pleinement parti des avantages de la technologie de rétroéclairage LED en termes d'effet visuel et d'adaptabilité environnementale.
