Quel est l'avantage des interfaces SPI et IIC pour l'affichage graphique LCD ?

Dans la conception de systèmes embarqués modernes, le contrôle industriel, les équipements de maison intelligente et les produits électroniques portables,modules d'affichage graphiques LCDsont devenus des supports incontournables d’interaction homme-machine. Parmi toutes les interfaces d'affichage grand public, SPI et IIC sont les deux solutions les plus largement adoptées pour les écrans LCD matriciels, dominant le marché des écrans LCD de petite et moyenne taille en raison de leurs avantages structurels uniques, de leurs performances stables et de leur excellente compatibilité. La sélection d'une interface appropriée pour un écran d'interface IIC ou un écran SPI détermine directement la vitesse de réponse de l'équipement, la consommation d'énergie, la difficulté de disposition du PCB et la durée de vie globale.

Les écrans LCD graphiques diffèrent des écrans LCD à segments dans la mesure où ils prennent en charge le pointage de pixels arbitraire, le rendu graphique personnalisé, le défilement dynamique du texte et l'affichage d'interface multicouche, mettant en avant des exigences plus élevées en matière d'efficacité de transmission d'interface et de stabilité du signal. En revanche, les interfaces série SPI et IIC simplifient la conception du câblage, optimisent les protocoles de transmission et répondent parfaitement aux exigences de faible coût, de haute stabilité et de conception compacte des produits terminaux grand public, devenant ainsi les interfaces préférées du grand public actuel.écrans LCD à matrice de points.

Caractéristiques de base de l'interface SPI (affichage SPI)

SPI (Serial Peripheral Interface) est une interface de communication série synchrone à grande vitesse, un protocole de transmission duplex intégral structuré maître-esclave et l'interface principale principale des produits d'affichage SPI hautes performances. L'interface SPI standard pour les écrans LCD matriciels adopte une structure à 4 fils, comprenant SCLK (signal d'horloge), MOSI (transmission de données), CS (sélection de puce) et DC (sélection de données/commandes). Certaines conceptions SPI simplifiées à 3 fils intègrent des signaux CC dans les lignes de données, réduisant ainsi davantage le nombre de broches tout en conservant des capacités de transmission à grande vitesse.

Caractéristiques de base de l'interface IIC (affichage de l'interface IIC)

IIC (Inter-Integrated Circuit) est une interface de bus série synchrone semi-duplex avec une structure 2 fils ultra-simplifiée, composée de SCL (ligne d'horloge) et SDA (ligne de données). En tant qu'interface de bus multi-périphériques, un bus IIC peut monter plusieurs modules d'affichage et dispositifs de capteurs avec des adresses différentes, ce qui constitue le principal avantage des produits d'affichage d'interface IIC dans les systèmes intégrés multi-périphériques.

Les avantages de l'interface SPI pour l'écran LCD graphique SPI

1. Vitesse de transmission ultra-élevée, pas de décalage d'affichage dynamique

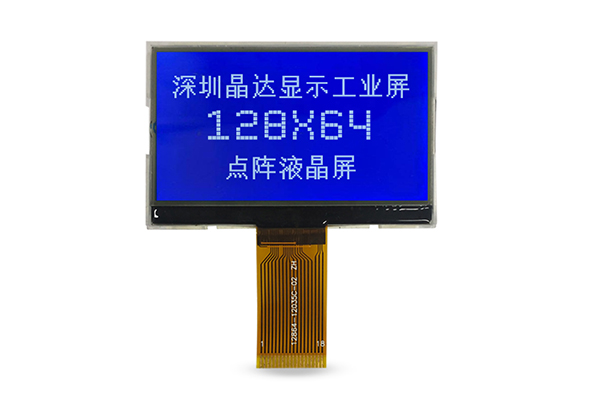

Le plus grand avantage de l’interface SPI réside dans sa fréquence d’horloge ultra-élevée et son absence de surcharge de protocole. Différent du mécanisme de vérification d'adresse et d'attente de réponse de l'interface IIC, SPI adopte un mode de transmission en rafale continue, avec une fréquence d'horloge maximale allant jusqu'à 80 MHz. Pour le grand public 128x64, 160x128, 240x320écrans LCD à matrice de points, l'interface SPI peut effectuer l'actualisation des données en plein écran en 1 à 5 ms.

2. Forte performance anti-interférence, adaptée aux scénarios industriels

Notre écran LCD graphique de qualité industrielle avec interface SPI adopte une sortie de signal d'entraînement push-pull, avec une forte capacité anti-interférence de signal et une transmission stable dans des environnements électromagnétiques à fort bruit tels que les ateliers industriels et les équipements électriques. Comparé à la structure à drain ouvert de l'interface IIC, le signal SPI a une capacité de conduite plus forte, une distance de transmission efficace plus longue et n'est pas sujet à la distorsion du signal ou à la perte de données.

3. Conception de câblage flexible, équilibrage des performances et intégration

L'interface SPI standard à 4 fils et l'interface SPI simplifiée à 3 fils maintiennent toutes deux un faible nombre de broches, bien moins que les interfaces LCD parallèles traditionnelles. Tout en conservant les performances de transmission à grande vitesse, il évite le problème d'une occupation excessive des ressources GPIO. Pour les systèmes embarqués avec des broches de micro-ordinateur monopuce limitées mais des exigences de performances d'affichage élevées, les modules d'affichage SPI peuvent parfaitement équilibrer le coût du matériel et l'effet d'affichage.

4. Occupation des broches ultra-faible, simplifiant considérablement la conception des PCB

L'interface IIC n'a besoin que de deux lignes de signal (SCL, SDA) pour compléter la transmission des données d'affichage, ce qui représente le nombre de broches le plus bas parmi toutes les interfaces d'affichage grand public. Pour les appareils ultra-miniaturisés tels que les appareils portables, les capteurs intelligents et les appareils électroménagers miniatures dotés de ressources GPIO extrêmement limitées, les modules d'affichage d'interface IIC peuvent économiser un grand nombre de broches de micro-ordinateur monopuce, évitant ainsi la nécessité d'étendre les puces périphériques en raison de broches insuffisantes.

Les interfaces SPI et IIC sont toutes deux des solutions de transmission série de base pour les produits d'affichage LCD graphiques matriciels modernes, avec leurs propres avantages irremplaçables. Les modules d'affichage SPI s'appuient sur une transmission à grande vitesse, une forte anti-interférence et d'excellentes performances d'affichage dynamique, devenant ainsi le choix préféré pour les scénarios d'affichage industriels hautes performances et dynamiques. Les produits d'affichage à interface IIC tirent parti d'un câblage ultra-simple, d'une faible consommation d'énergie et d'une forte extensibilité, dominant les scénarios d'application intégrés miniaturisés, à faible consommation et multi-appareils.
