Comment fonctionne un écran LCD ?

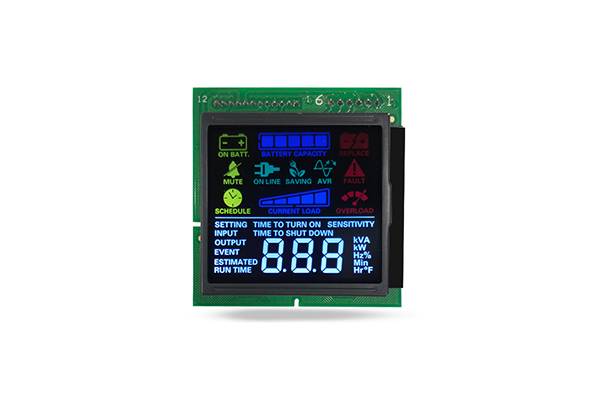

Dans les industries électroniques grand public modernes,Écran LCDLa technologie reste l’une des solutions d’affichage à écran plat les plus matures, les plus rentables et les plus largement appliquées après des décennies de mise à niveau itérative. Depuis les équipements de contrôle industriel, les instruments automobiles et les appareils électroménagers jusqu'aux terminaux commerciaux et appareils électroniques portables, les produits LCD couvrent les scénarios industriels à faible consommation et les domaines d'affichage commercial haute définition.

L'écran LCD est une technologie d'affichage passive à modulation de lumière basée sur l'effet photoélectrique à cristaux liquides. La caractéristique la plus essentielle de l’écran LCD est que les matériaux à cristaux liquides eux-mêmes ne peuvent pas émettre de lumière visible. Tous les changements d'images d'écran, de texte et de couleur sont réalisés en ajustant la transmission du rétroéclairage externe grâce aux changements ordonnés de disposition des molécules de cristaux liquides sous l'action d'un champ électrique. Ce mode de contrôle passif de la lumière détermine la faible consommation d'énergie, la haute stabilité et la longue durée de vie des écrans LCD, et constitue également la différence fondamentale entre les technologies d'affichage LCD et auto-lumineuses.

Structure des composants de base du système d'affichage LCD standard

Le système de fonctionnement complet de l'écran LCD est composé de plusieurs couches de pièces structurelles optiques et de composants de pilotage électroniques. De bas en haut, il comprend principalement une unité de rétroéclairage, un polariseur inférieur, un substrat en verre avec électrode ITO, une couche de cristaux liquides, une couche de filtre couleur (LCD couleur uniquement), un polariseur supérieur et une plaque de protection.

Unité de rétroéclairage

En tant que dispositif d'affichage passif,Écran LCDdépend entièrement de l’unité de rétroéclairage pour fournir une source de lumière visible stable et uniforme. L'unité de rétroéclairage est située au bas de toute la structure d'affichage, comprenant principalement la source de lumière, la plaque de guidage de lumière, la plaque de diffusion, le film réfléchissant et le film d'amélioration de la luminosité. Les premiers produits LCD utilisaient des lampes fluorescentes à cathode froide CCFL comme sources lumineuses, tandis que les produits LCD grand public modernes adoptent des solutions de rétroéclairage LED, qui présentent les avantages d'une consommation d'énergie inférieure, d'un volume plus petit, d'une durée de vie plus longue et d'une uniformité lumineuse plus élevée.

Assemblage du polariseur

Les polariseurs sont des composants optiques clés qui contrôlent la transmission de la lumière et sont divisés en polariseur inférieur et polariseur supérieur, qui sont respectivement fixés aux surfaces extérieures des substrats de verre inférieur et supérieur. La lumière naturelle est une lumière non polarisée avec des vibrations dans plusieurs directions. Le polariseur inférieur peut filtrer toute lumière de vibration irrégulière et ne retenir que la lumière polarisée linéairement dans une seule direction, fournissant ainsi une lumière incidente standardisée pour la couche de cristaux liquides.

Les axes optiques des polariseurs supérieur et inférieur sont réglés dans un état vertical croisé dans l'état par défaut, ce qui constitue la structure optique de base pour réaliser le contrôle des interrupteurs d'éclairage.

Couche de cellules à cristaux liquides

La couche de cellules à cristaux liquides est la couche fonctionnelle centrale de l'écran LCD, qui est formée en scellant des matériaux à cristaux liquides entre deux couches de substrats en verre transparent ultra-fins. Les faces intérieures des deux substrats en verre sont recouvertes d'électrodes conductrices ITO transparentes et de films d'alignement. Les films d'alignement peuvent limiter la direction d'agencement initiale des molécules de cristaux liquides, ce qui fait que les molécules de cristaux liquides présentent un agencement torsadé régulier à l'état sans tension. Le communStructure à cristaux liquides TN (Twisted Nematic)adopté par les produits LCD grand public peut former une structure torsadée à 90 degrés de molécules de cristaux liquides entre les substrats supérieur et inférieur, ce qui est la structure de commutation optique classique des écrans LCD traditionnels.

Composants de conduite et de contrôle

L'ajustement précis de la disposition des molécules de cristaux liquides ne peut être séparé de la commande précise des circuits professionnels, qui constitue également la partie électronique centrale duModule LCM. Le système de pilotage comprend un circuit intégré de pilotage, un circuit de commande de synchronisation, un circuit de balayage de lignes et de colonnes et un circuit de traitement du signal. Chaque unité de pixel du panneau LCD correspond à un circuit de commande indépendant. Grâce au balayage des lignes et des colonnes, le système envoie différents signaux de tension à chaque pixel en temps réel, réalisant ainsi un contrôle indépendant de la luminosité de chaque pixel.

Mécanisme de fonctionnement complet de l'écran LCD

Le processus de travail de l'écran LCDest un cycle continu de génération de lumière, de polarisation, de modulation du champ électrique, de filtrage de la transmission de la lumière et de restauration d'image. L'ensemble du processus est entièrement basé sur des changements photoélectriques physiques, sans réaction chimique, de sorte que le processus d'affichage présente une stabilité et une répétabilité élevées. Ce qui suit est une analyse approfondie, étape par étape, du principe de fonctionnement de l'écran LCD en combinaison avec les caractéristiques optiques et électriques.

Sortie de la source lumineuse et traitement de la polarisation

Premièrement, la source de lumière LED de l’unité de rétroéclairage émet une lumière visible dispersée uniforme. Après avoir été homogénéisée et réfléchie par la plaque de guidage de lumière et la plaque de diffusion, une source de lumière de surface stable est formée et agit sur le polariseur inférieur. Le polariseur inférieur filtre la lumière naturelle non polarisée et la convertit en lumière polarisée linéairement unidirectionnelle. À ce stade, la lumière a une seule direction de vibration, jetant les bases de la modulation ultérieure des cristaux liquides.

État sans tension : transmission de la lumière et formation de pixels lumineux

Lorsqu'aucune tension de commande n'est appliquée à l'électrode ITO d'une certaine unité de pixel, les molécules de cristaux liquides dans la cellule à cristaux liquides maintiennent la disposition initiale torsadée à 90 degrés sous la restriction du film d'alignement. Lorsque la lumière polarisée linéairement traverse la couche de cristaux liquides torsadée, la direction de polarisation de la lumière tourne de 90 degrés de manière synchrone avec l'arrangement moléculaire. Après rotation, la direction de polarisation de la lumière est parfaitement cohérente avec l'axe optique du polariseur supérieur, de sorte que la lumière peut pénétrer en douceur dans le polariseur supérieur et la plaque de protection, et enfin présenter un état lumineux sur l'écran.

État appliqué à la tension : blocage de la lumière et formation de pixels sombres

Lorsque le système applique une tension de commande spécifique à l'électrode de pixel, un champ électrique se forme entre les substrats de verre supérieur et inférieur. Poussées par la force du champ électrique, les molécules de cristaux liquides torsadées se dévieront progressivement et se disposeront verticalement dans la direction du champ électrique. À ce stade, la structure torsadée de la couche de cristaux liquides disparaît et les molécules de cristaux liquides perdent la capacité de faire pivoter la direction de polarisation de la lumière. La lumière polarisée linéairement traversant la couche de cristaux liquides conserve la direction de vibration d'origine, qui est complètement perpendiculaire à l'axe optique du polariseur supérieur. La lumière est complètement bloquée et ne peut pas pénétrer, et le pixel présente un état noir pur.
