Quelle est la différence entre un écran matriciel et un écran LCD à segments dans un AFFICHEUR LCD ?

Écrans matriciels etécrans LCD segmentés, en tant que deux sous-catégories de base largement utilisées, répondent aux besoins d'affichage de plusieurs domaines tels que l'électronique grand public, le contrôle industriel et les instruments médicaux avec leurs caractéristiques techniques uniques et leurs avantages en termes de coûts. Bien que les deux appartiennent au système technologique LCD, il existe des différences significatives dans les principes d'affichage, les caractéristiques fonctionnelles et les scénarios d'application. Distinguer avec précision les différences entre les deux revêt une grande importance pour la sélection des fabricants de terminaux et la configuration de la technologie industrielle.

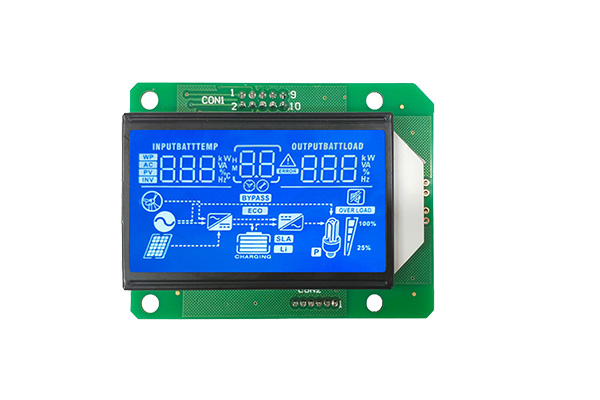

Qu'est-ce qu'un écran LCD à segments ?

Un écran LCD à segments utilise des motifs fixes prédéfinis, appelés segments, pour afficher des chiffres, des lettres, des symboles ou des icônes personnalisées. Chaque segment correspond à une électrode indépendante. Lorsqu'une tension est appliquée, les molécules de cristaux liquides dans cette zone spécifique se tordent, rendant le segment visible. Les configurations les plus courantes incluent des affichages à 7 segments (optimisés pour l'affichage numérique), des affichages à 14 segments (prise en charge alphanumérique complète), des affichages à 16 segments (définition de caractères améliorée) et des dispositions de segments entièrement personnalisées adaptées à des applications spécifiques.

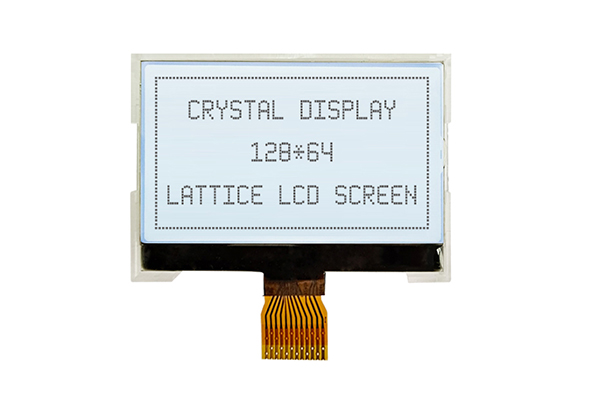

Qu'est-ce que l'écran LCD graphique ?

Un écran LCD à matrice de points (également appelé écran LCD graphique) se compose d'une grille de pixels individuels disposés en lignes et en colonnes. Chaque pixel peut être contrôlé indépendamment, permettant à l'affichage de générer des graphiques, des caractères et même des images arbitraires. Les résolutions courantes incluent 128 × 64, 192 × 64, 128 × 128, 240 × 128 et 240 × 48 pixels.

L'écran LCD segmenté, avec ses avantages de faible coût et de faible consommation d'énergie, est largement utilisé dans des scénarios qui ne nécessitent pas d'affichages complexes. Il couvre les domaines de l'électronique grand public et de l'industrie, tels que les calculatrices, les balances électroniques, les panneaux de climatisation, les montres électroniques de base, les thermostats, les écrans d'affichage des stations de recharge, etc. Dans ces scénarios, seuls des chiffres simples, des symboles ou des invites d'état doivent être affichés. La rentabilité et la stabilité de l'écran d'affichage LCD peuvent être pleinement utilisées. Selon les observations de l'industrie, le taux de pénétration du marché des écrans LCD dans les scénarios d'affichage simples et de petite taille dépasse 60 %, ce qui en fait le choix privilégié pour les solutions d'affichage à faible coût.

Écrans LCD graphiquessont plus adaptés aux scénarios où une flexibilité dans le contenu d’affichage est requise. Ils sont principalement utilisés dans les interfaces homme-machine (IHM) des équipements de contrôle industriel, l'affichage d'instruments médicaux, les instruments de mesure portables (oscilloscopes, multimètres, etc.), les machines de point de vente, les téléphones portables à l'ancienne, les lecteurs MP3, etc. Ces scénarios nécessitent l'affichage de menus complexes, de graphiques, de caractères chinois ou d'icônes personnalisées. La capacité d’affichage flexible des écrans LCD graphiques LCD monochromes peut répondre à divers besoins. Avec les progrès de l’automatisation industrielle et de la miniaturisation des équipements médicaux, la demande d’écrans LCD graphiques augmente progressivement. Les écrans matriciels à haute résolution et à large température, en particulier, connaissent une expansion continue de leurs applications dans des scénarios industriels et médicaux haut de gamme.

L'écran matriciel graphique et l'écran LCD segmenté ne sont pas en relation de concurrence. Au lieu de cela, sur la base de leurs caractéristiques techniques respectives et de leurs avantages en termes de coûts, ils ont formé un modèle de marché complémentaire. L'écran segmenté prend « la simplicité, le faible coût et la faible consommation d'énergie » comme base pour des scénarios d'affichage simples, tandis que l'écran LCD graphique adopte « la flexibilité, la multifonctionnalité et la personnalisation » pour répondre aux exigences d'affichage complexes. Ensemble, ils soutiennent le développement diversifié du domaine LCD. Pour les fabricants finaux, la clarification des exigences d'affichage de leurs produits, du budget de coûts et des scénarios d'application constitue la base essentielle pour choisir entre l'écran LCD graphique et l'écran LCD à segments monochromes.
