Une brève introduction à l'écran OLED

Qu’est-ce que l’écran OLED ?

L'OLED est une diode électroluminescente organique, également connue sous le nom d'écran à électroluminescence organique (OLED). En raison de ses caractéristiques uniques telles que l'auto-éclairage, l'absence de rétroéclairage, un rapport de contraste élevé, une épaisseur fine, un grand angle de vision, une vitesse de réponse rapide, l'adéquation aux panneaux flexibles, une large plage de températures de fonctionnement et une structure et un processus de fabrication plus simples, OLED offre une bien meilleure qualité d'image. Il présente un contraste plus élevé (également connu sous le nom de plage dynamique élevée HDR) et un angle de vision plus large, ce qui en fait un choix idéal pour les produits électroniques haut de gamme.

La classification de l'écran OLED

1. Classé par méthode de conduite

OLED passif (PM-OLED) : structure simple, adaptée aux scénarios d'affichage de petite taille et à faible densité d'informations ;

OLED actif (AM-OLED) : chaque pixel est équipé d'un transistor à couches minces (TFT) indépendant pour le contrôle, avec une réponse plus rapide, une consommation d'énergie inférieure et la possibilité d'obtenir une résolution plus élevée. C'est le choix technique pour les produits grand public tels que les smartphones et les téléviseurs.

2. Classé par technologie de colorisation

OLED RVB : les pixels de couleurs primaires rouges, vertes et bleues émettent de la lumière indépendamment, offrant la meilleure expression des couleurs et le meilleur contraste. Cependant, il présente des difficultés et un coût de fabrication élevés et est principalement utilisé dans des écrans de petite taille ;

WOLED : utilise une couche électroluminescente blanche combinée à des filtres de couleur pour obtenir un affichage en couleur. Le processus est relativement simple et le taux de rendement est élevé et est principalement utilisé dans les téléviseurs de grande taille.

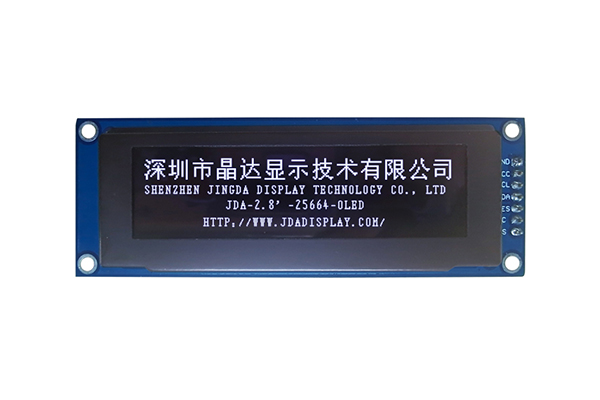

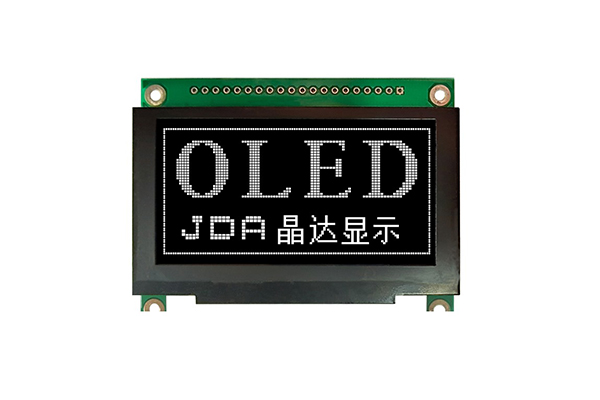

Caractéristiques du produit du module d'affichage OLED

1. Performances visuelles exceptionnelles

Avec un rapport de contraste supérieur à 10 000:1, une saturation des couleurs élevée et des bords clairs sans images fantômes pour le texte et les icônes. La technologie auto-lumineuse assure une excellente lisibilité même dans des conditions de forte luminosité ou dans l'obscurité totale.

2. Architecture à très faible consommation d'énergie

La tension de fonctionnement n'est que de 3,3 V ou 5 V. La consommation électrique pour l'éclairage plein écran est d'environ 25 mA (en fonction du nombre de pixels illuminés) et la consommation électrique en mode veille peut être aussi faible que le niveau du microampère. Par rapport aux écrans TFT ou LCD de même taille, la consommation d'énergie est réduite d'environ 50 à 70 %, ce qui le rend extrêmement adapté aux appareils portables alimentés par batterie.

3. Large plage de températures et fiabilité

La plage de température de fonctionnement s'étend de -40 ℃ à +85 ℃ et la température de stockage peut atteindre -40 ℃ à +85 ℃. Il présente une excellente résistance aux intempéries. Le module intègre un circuit élévateur en interne, et seule une petite quantité de condensateurs périphériques est requise pour un fonctionnement stable, avec une capacité antistatique répondant aux normes industrielles.

4. Configuration d'interface flexible

Il fournit des conceptions de pads compatibles avec l'interface I2C et l'interface SPI, permettant aux utilisateurs de choisir de manière flexible en fonction des principales ressources de contrôle. Ce module prend en charge les plates-formes grand public telles que Arduino, STM32 et ESP32 et peut être directement connecté à l'écosystème open source existant, raccourcissant considérablement le cycle de développement.

Applications du module d'affichage OLED

1. Electronique grand public

L'écran OLED est la solution d'affichage grand public pour les smartphones, tablettes, ordinateurs portables et téléviseurs haut de gamme, offrant une qualité d'image élevée, des angles de vision larges et des effets d'affichage économes en énergie.

2. Appareils portables

Les montres intelligentes, les moniteurs de santé et autres appareils exploitent pleinement les avantages de la finesse, de la faible consommation d'énergie et de la flexibilité d'adaptation de l'OLED.

3. Affichage du véhicule

L'OLED est largement utilisé dans les tableaux de bord, les consoles centrales et les systèmes de divertissement, s'adaptant à l'environnement intérieur complexe et fournissant des informations visuelles claires.

4. Affichage à proximité des yeux pour VR/AR

L'OLED à base de silicium (Micro OLED) est devenue la technologie d'écran préférée pour les appareils de réalité augmentée et de réalité virtuelle en raison de sa haute résolution, de sa réponse rapide et de sa faible latence.

5. Éclairage OLED

Les panneaux d'éclairage OLED sont fins et flexibles, capables d'émettre une lumière uniforme et douce. Ils sont considérés comme de sérieux concurrents pour la prochaine génération de technologie d’éclairage.
