Quels facteurs influencent la consommation électrique des écrans LCD monochromes ?

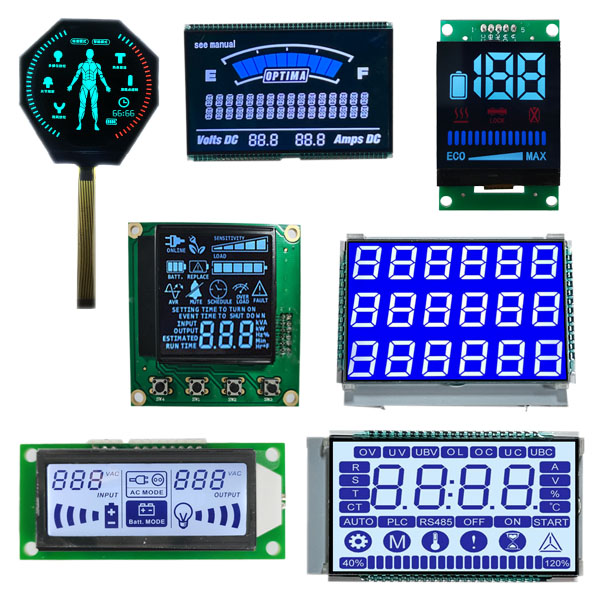

Écrans LCD monochromessont depuis longtemps l'épine dorsale des appareils électroniques à faible consommation dans les secteurs industriels, commerciaux et grand public. Pour les panneaux LCD couleur TFT qui nécessitent un filtrage des couleurs complexe et des systèmes de rétroéclairage haute puissance, les écrans monochromes à cristaux liquides offrent une sortie visuelle simple et à contraste élevé avec une consommation d'énergie minimale. Leur efficacité énergétique exceptionnelle en fait le choix privilégié pour les appareils fonctionnant sur batterie, notamment les compteurs industriels, les gadgets portables, les capteurs de maison intelligente, les équipements médicaux portables, etc.
Les écrans LCD monochromes restent l’une des technologies d’affichage les plus économes en énergie disponibles aujourd’hui. À une époque où la durée de vie de la batterie et les budgets énergétiques dominent les décisions de conception de produits, comprendre exactement ce qui détermine la consommation électrique de ces écrans n'est pas seulement un exercice académique : c'est une considération technique cruciale qui peut faire ou défaire un appareil portable.
1. Spécifications de conception structurelle du panneau LCD
La conception structurelle inhérente d’un panneau LCD monochrome est le déterminant fondamental de sa consommation électrique de base. Chaque composant essentiel du panneau, des dimensions physiques au mode d'affichage et au type de matrice, façonne directement ses caractéristiques de consommation d'énergie. Même avec des circuits de commande et des environnements de fonctionnement identiques, les modules LCD monochromes structurellement différents peuvent présenter des écarts de consommation électrique de plusieurs fois.
1.1 Taille de l'écran et densité de pixels
La taille de l’écran est l’un des facteurs les plus intuitifs affectant la consommation électrique des écrans LCD monochromes. Dans les produits LCD monochromes standard, la consommation d'énergie est positivement corrélée à la zone d'affichage effective. Les panneaux plus grands nécessitent davantage de pixels à cristaux liquides, un câblage d'électrodes plus transparent et des zones de couverture de signal plus larges, ce qui augmente la charge capacitive de base et la perte de puissance statique. Pour les écrans LCD monochromes de type segment largement utilisés dans les minuteries et les compteurs, les panneaux de petite taille de moins de 2 pouces consomment généralement seulement 1 à 5 mW de puissance active, tandis que les écrans LCD monochromes graphiques de taille moyenne de 3 à 5 pouces consomment généralement 10 à 30 mW dans des conditions de travail normales.
La densité des pixels joue également un rôle essentiel dans la régulation de la puissance. Les écrans LCD monochromes haute résolution tels que les modèles 128 × 64, 240 × 128 et 320 × 160 présentent des matrices de pixels plus denses et des circuits de commande plus complexes. Chaque unité de pixel nécessite un balayage du signal et un contrôle de tension indépendants, ce qui augmente la charge globale du circuit et la consommation d'énergie dynamique. En revanche, les écrans LCD à segments basse résolution avec des modèles d'affichage fixes ont des structures de circuits plus simples et une perte de puissance bien inférieure, ce qui les rend idéaux pour les scénarios de veille à très faible consommation.
1.2 Mode d'affichage optique
Les écrans LCD monochromes sont classés en trois modes optiques principaux : réfléchissant, transmissif et transflectif, chacun avec des profils de consommation d'énergie radicalement différents. Cette classification est la principale raison de l’énorme écart de puissance entre les différents modules d’affichage monochromes.
1.3 Type de conduite matricielle
Les écrans LCD monochromes sont divisés en types à matrice passive (PM) et à matrice active (AM), la matrice passive étant la norme pour les produits monochromes de faible consommation. L'écran LCD matriciel passif présente une structure d'électrodes simple à grille croisée, partageant les électrodes de rangée et de colonne pour la numérisation des pixels. Ils consomment de l'énergie uniquement pendant la commutation d'état des pixels et maintiennent le contenu d'affichage avec une puissance statique minimale, ce qui constitue la principale raison de leurs avantages en matière de faible consommation.
2. Configuration du système de rétroéclairage
Pour la plupart des modules d'affichage LCD monochromes transmissifs et transflectifs, le système de rétroéclairage représente 70 à 90 % de la consommation électrique totale. Contrairement aux écrans LCD couleur dotés d'un rétroéclairage RVB haute puissance, les écrans LCD monochromes utilisent principalement un rétroéclairage LED monochromatique, mais les différences de quantité de rétroéclairage, de luminosité, de température de couleur et de mode de conduite déterminent directement la consommation d'énergie globale du module. L'optimisation de la configuration du rétroéclairage est le moyen le plus efficace de réduire la perte de puissance des écrans LCD monochromes.
2.1 Quantité et disposition des LED de rétroéclairage
Le nombre de LED de rétroéclairage intégrées est linéairement lié à la consommation électrique. Les écrans LCD monochromes de petite taille adoptent généralement 1 à 2 conceptions de rétroéclairage LED avec un faible courant de fonctionnement et une faible consommation. Les modules d'affichage de grande taille ou à haute uniformité nécessitent 4 à 6 perles LED, voire plus, pour éliminer les coins sombres et garantir une luminosité uniforme en plein écran. Chaque perle LED supplémentaire augmente le courant de fonctionnement global du système de rétroéclairage, augmentant directement la consommation électrique totale.
La disposition du rétroéclairage affecte également l’efficacité énergétique. Les conceptions de rétroéclairage latéral couramment utilisées dans les modules d'affichage LCD monochromes minces conduisent la lumière à travers des plaques de guidage de lumière, avec une faible perte de lumière et une consommation d'énergie relativement faible. Les configurations de rétroéclairage à éclairage direct inférieur ont une efficacité d'utilisation de la lumière plus élevée, mais nécessitent plus de perles LED, ce qui entraîne une consommation d'énergie plus élevée pour la même norme de luminosité.
2.2 Réglage de la luminosité du rétroéclairage
La luminosité du rétroéclairage est le facteur de réglage le plus flexible pour la consommation électrique des écrans LCD monochromes. La luminosité du rétroéclairage LED est contrôlée par le courant de commande : un courant plus élevé correspond à une luminosité plus élevée et à une consommation d'énergie plus élevée. La plupart des modules LCD monochromes prennent en charge la gradation PWM (modulation de largeur d'impulsion) ou la gradation de tension analogique. Sous une luminosité maximale, le rétroéclairage fonctionne au courant nominal avec une consommation d'énergie maximale ; en mode veille à faible luminosité, le courant de conduite chute fortement, réduisant la perte de puissance du rétroéclairage de 60 à 80 %.
La plupart des appareils électroniques industriels et grand public n’ont pas besoin d’une luminosité d’écran maximale pour leur fonctionnement quotidien. Réduire de manière appropriée la luminosité du rétroéclairage dans le but d’assurer la lisibilité peut prolonger considérablement la durée de vie de la batterie de l’appareil. Pour les scénarios de veille à très faible consommation d'énergie, la configuration d'une logique d'arrêt automatique du rétroéclairage lorsque l'écran est statique peut éliminer davantage les pertes de puissance non valides.
2.3 Mode de fonctionnement du rétroéclairage
Le mode de rétroéclairage constamment activé entraîne une consommation d'énergie élevée et continue, tandis que les modes de rétroéclairage intermittent et basé sur le déclenchement permettent d'économiser efficacement de l'énergie. De nombreux appareils intelligents adoptent des stratégies de rétroéclairage par induction du corps humain, par déclenchement par clé ou par liaison de capteur de lumière : le rétroéclairage reste éteint pendant la veille et ne s'allume que lorsque l'opération de l'utilisateur est détectée, réduisant ainsi considérablement la perte de puissance statique à long terme. Pour les appareils portables alimentés par batterie, cette optimisation du mode de fonctionnement a un effet d'économie d'énergie plus important que le réglage des paramètres matériels.
3. Paramètres du circuit de conduite et de la puce
La puce de pilotage et le système de circuits périphériques sont les unités de contrôle de base du fonctionnement de l'écran LCD monochrome. Différents modèles de puces, tensions de commande, fréquences de rafraîchissement et schémas de conception de circuits affectent directement la consommation d'énergie dynamique et statique pendant le fonctionnement de l'affichage. Même avec le même panneau LCD, des paramètres de conduite incompatibles entraîneront une perte d'énergie évidente.
3.1 Modèle de puce pilote et efficacité énergétique
Les puces de pilote LCD monochromes spécialisées ont des caractéristiques de consommation d'énergie distinctes. Les puces d'affichage dédiées à faible consommation adoptent une architecture de circuit optimisée, prenant en charge le mode de conduite et de veille basse tension, avec un courant de veille ultra-faible de seulement quelques microampères. En revanche, les schémas de conduite alternatifs universels des MCU manquent d’optimisation ciblée de la puissance, avec une perte de puissance statique et une consommation d’énergie de balayage dynamique plus élevées.
3.2 Tension de fonctionnement et tension de polarisation
Les écrans LCD monochromes ont des plages de tension de fonctionnement strictes. Dans l'intervalle de tension nominale, une réduction appropriée de la tension de commande peut réduire la perte de puissance d'excitation des pixels sans affecter la clarté de l'affichage. Une tension de commande excessivement élevée augmentera non seulement la consommation d'énergie, mais provoquera également une fatigue moléculaire des cristaux liquides, accélérant le vieillissement de l'écran et entraînant un scintillement de l'affichage.
La tension de polarisation est un autre paramètre clé affectant la stabilité de la puissance. Une configuration de tension de polarisation raisonnable garantit une rotation moléculaire stable des cristaux liquides avec un entraînement de courant minimal. Des réglages de tension de polarisation déraisonnables entraîneront des vibrations moléculaires répétées et une perte de courant invalide, augmentant ainsi la consommation d'énergie inutile tout en réduisant le contraste de l'affichage.
3.3 Taux de rafraîchissement de l'écran
Le taux de rafraîchissement détermine la fréquence de balayage des pixels des écrans LCD monochromes. Des taux de rafraîchissement plus élevés signifient une analyse des circuits et une commutation des signaux plus fréquentes, ce qui entraîne une consommation d'énergie dynamique plus élevée. Contrairement aux écrans couleur qui nécessitent des taux de rafraîchissement élevés pour éliminer les stroboscopes et les taches, l'écran d'affichage LCD monochrome présente un contenu d'affichage simple et une faible sensibilité visuelle aux stroboscopes.
3.4 Mode de conduite multiplexage
L'écran LCD monochrome utilise couramment la technologie de pilotage par multiplexage pour simplifier le câblage du circuit. Différents rapports de multiplexage (service 1/4, service 1/8, service 1/16) affectent la consommation d'énergie et la qualité d'affichage. Un taux de multiplexage plus élevé signifie que davantage de pixels partagent les circuits de balayage, réduisant ainsi la quantité de circuits périphériques et la perte de puissance statique. Cependant, un taux de multiplexage trop élevé augmentera la charge de balayage en un seul point, augmentant ainsi la consommation d'énergie instantanée dynamique. Une correspondance raisonnable des paramètres de multiplexage en fonction de la résolution de l'écran est essentielle pour équilibrer la consommation d'énergie et la stabilité de l'affichage.
4. Afficher le contenu et l'état de fonctionnement
De nombreux praticiens ignorent que la consommation électrique des écrans LCD monochromes varie en fonction du contenu de l'affichage en temps réel et de l'état de fonctionnement. Le nombre de pixels allumés, la fréquence de mise à jour de l'écran et l'état de veille produisent tous différents effets de perte de puissance, qui sont des détails cruciaux pour une optimisation fine de la puissance.
Rapport d'éclairage de 4.1 pixels
Les écrans LCD monochromes consomment de l'énergie lorsqu'ils pilotent les pixels à cristaux liquides pour retourner et afficher le contenu. Plus il y a de pixels allumés sur l'écran, plus la charge globale du circuit et la consommation d'énergie dynamique sont élevées. Un état d'affichage solide plein écran a la consommation d'énergie la plus élevée, tandis qu'un état d'écran vide ou d'affichage à faibles pixels a la consommation d'énergie la plus faible.
4.2 Fréquence de mise à jour de l'écran
Chaque actualisation de l'écran et mise à jour du contenu nécessite une analyse du signal et une commutation de l'état des pixels, accompagnées d'une perte de puissance instantanée. Pour les appareils avec un contenu d'affichage statique tel que les écrans de paramètres d'instrument et les affichages de synchronisation, des mises à jour fréquentes et inutiles généreront en permanence une consommation d'énergie invalide. La définition de cycles de mise à jour raisonnables en fonction de la fréquence de modification des données (par exemple, une mise à jour toutes les 1 à 5 secondes pour les paramètres changeant lentement au lieu d'une actualisation en temps réel) peut réduire efficacement la consommation d'énergie moyenne.
4.3 Commutation des modes de travail et de veille
Les modules LCD monochromes présentent des différences de puissance évidentes entre le mode de fonctionnement, le mode veille et le mode veille profonde. En mode de fonctionnement normal, l'écran se rafraîchit en continu avec une consommation d'énergie maximale ; en mode veille, l'écran conserve le contenu statique avec le rétroéclairage éteint, ne conservant que la perte de puissance statique de la puce ; en mode veille profonde, la puce pilote arrête la plupart des opérations du circuit, la consommation d'énergie chutant au niveau le plus bas du microampère.
5. Conditions environnementales de fonctionnement
L'environnement d'exploitation modifie les caractéristiques physiques des matériaux à cristaux liquides et des composants de circuit, affectant indirectement la consommation électrique des écrans LCD monochromes. La température, l'humidité et l'intensité de la lumière ambiante régulent toutes l'état de fonctionnement et la perte de puissance des modules d'affichage, ce qui ne peut être ignoré dans la conception d'appareils industriels et extérieurs.
5.1 Température de fonctionnement
La température est le facteur environnemental le plus influent sur la consommation électrique des écrans LCD monochromes. La viscosité du matériau à cristaux liquides change avec la température : les basses températures augmentent la viscosité des cristaux liquides, ralentissant la rotation moléculaire et nécessitant une tension de commande plus élevée et un temps de balayage plus long pour garantir un affichage normal, ce qui augmente la consommation d'énergie. Les températures élevées réduisent la viscosité des cristaux liquides, réduisant ainsi les exigences de tension de commande et réduisant relativement la perte de puissance, mais des températures trop élevées accéléreront le vieillissement des composants et entraîneront une augmentation du courant de fuite du circuit.
Les écrans LCD monochromes de qualité industrielle s'adaptent généralement à de larges plages de températures de -20 ℃ à +70 ℃. Dans les environnements extérieurs à basse température, de nombreux modules doivent activer des circuits de compensation de température pour maintenir la stabilité de l'affichage, ce qui entraîne une consommation d'énergie supplémentaire. Pour les appareils fonctionnant dans des scénarios de températures extrêmes, une marge de consommation électrique à basse température doit être réservée dans la conception de l'alimentation.
Conclusion
La consommation électrique des écrans LCD monochromes est le résultat systématique de l'interaction entre la conception structurelle, la configuration du rétroéclairage, les paramètres de conduite, l'état de fonctionnement, les conditions environnementales et le vieillissement du matériel. Contrairement à la cognition des paramètres de puissance fixes dans la perception traditionnelle, la consommation électrique des écrans LCD monochromes a une forte capacité d'ajustement et une forte dépendance au scénario. Pour les concepteurs de produits électroniques et les ingénieurs de maintenance, clarifier tous les facteurs d'influence est non seulement propice à la sélection des modules d'affichage correspondants et à la réduction des coûts matériels, mais peut également maximiser la durée de vie de la batterie et la stabilité de l'appareil grâce à une optimisation raffinée de l'énergie.
Dans les scénarios d’appareils IoT à faible consommation, d’équipements de contrôle industriel et d’électronique médicale portable, un contrôle raisonnable de la consommation électrique des écrans LCD monochromes peut considérablement améliorer la compétitivité du marché des produits et l’expérience utilisateur. Avec la mise à niveau continue de la technologie d'affichage à faible consommation, les schémas de pilotage LCD monochromes optimisés et les conceptions matérielles libéreront davantage le potentiel d'économie d'énergie, rendant ces écrans plus largement utilisés dans les appareils embarqués à très faible consommation.
