Comment distinguer les modes LCD transmissif, transflectif et réfléchissant ?

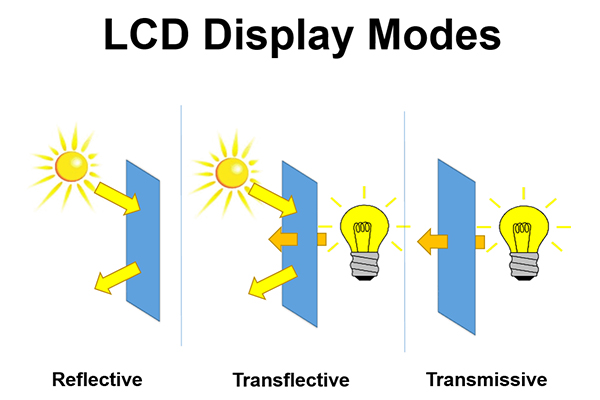

Écrans LCDrestent l’une des technologies d’affichage les plus dominantes dans les domaines de l’électronique grand public, des équipements industriels, des interfaces automobiles et des appareils portables dans le monde. Contrairement aux panneaux d’affichage auto-émissifs tels que les OLED et les micro LED, les écrans LCD ne génèrent pas de lumière de manière indépendante. Selon les modes de transmission des écrans LCD, nous classons généralement les écrans LCD en trois types : transmissif, transflectif et réfléchissant. Chaque mode présente des structures optiques, des profils de consommation d'énergie, une adaptabilité environnementale et des limites d'application uniques.

Qu'est-ce que l'écran LCD réfléchissant ?

En mode réflexion, la lumière ambiante est utilisée pour éclairer l’écran. Il n’y a pas de source de rétroéclairage à l’intérieur de ce type d’écran. Ceci est réalisé en combinant le réflecteur avec le polariseur arrière. Il fonctionne mieux dans des environnements extérieurs ou lisibles au soleil. Nous pouvons également trouver des modes d'affichage réfléchissants dans les écrans LCD graphiques COG et les écrans LCD de caractères avec des types d'affichage positifs. Les appareils les plus courants utilisant des écrans LCD réfléchissants sont les applications extérieures.

Qu'est-ce que l'écran LCD transflectif ?

L'affichage transflectif est un hybride de types réfléchissants et transmissifs. L'écran transflectif combine rétroéclairage et lumière ambiante pour éclairer les pixels. Ils sont combinés avec un rétroéclairage et peuvent être utilisés pour tous types de conditions d'éclairage. Lorsqu'il y a suffisamment d'éclairage externe, le rétroéclairage peut être éteint pour économiser de l'énergie. Dans les environnements plus sombres, le rétroéclairage est activé pour fournir un affichage lumineux. Les écrans LCD transflectifs sont couramment utilisés dans les équipements industriels et médicaux.

Qu'est-ce que l'écran LCD transmissif ?

Il y a un polariseur arrière transparent qui ne reflète pas la lumière ambiante. Ils comptent sur le rétroéclairage pour être visibles. Ils fonctionnent mieux dans des conditions de faible luminosité avec un rétroéclairage continu. Pour ce type de module d'affichage, la lumière émise par l'arrière de la vitre de l'écran doit traverser l'écran LCD vers l'avant pour éclairer les pixels. Écran TFT généralement avec module d'affichage transmissif plus.

Pour l'affichage transmissif, les appareils les plus courants utilisant non seulement des écrans LCD transmissifs sont les smartphones, les tablettes, les écrans d'ordinateur et les téléviseurs. Ils sont également utilisés dans les appareils photo numériques, les écrans automobiles, les équipements médicaux, etc.

Analyse comparative : LCD transmissif, transflectif et réfléchissant

Pour simplifier la sélection du mode d'affichage, nous résumons les principales différences de performances des trois modes LCD dans les dimensions clés. En termes de sources de lumière, les écrans LCD transmissifs utilisent uniquement le rétroéclairage, les écrans LCD réfléchissants utilisent uniquement la lumière ambiante et les écrans LCD transflectifs prennent en charge deux sources de lumière. En termes de consommation d'énergie, les écrans LCD réfléchissants sont les plus faibles, les écrans LCD transflectifs sont modérés et les écrans LCD transmissifs sont les plus élevés.

En termes de lisibilité à la lumière du soleil, les modes réfléchissant et transflectif fonctionnent parfaitement, tandis que les modes transmissifs sont médiocres. Pour des performances d'affichage en basse lumière, les modes transmissif et transflectif fournissent des images de haute qualité, tandis que les modes réfléchissants ne sont pas valides. En termes de reproduction des couleurs et de résolution, les écrans LCD transmissifs occupent la première place, suivis par les écrans LCD transflectifs, les écrans LCD réfléchissants étant les plus faibles. En termes de durée de vie et de stabilité, les écrans LCD réfléchissants sont les meilleurs, les écrans LCD transflectifs sont modérés et les écrans LCD transmissifs sont relativement limités par le vieillissement du rétroéclairage.

En termes de coût, les écrans LCD réfléchissants sont les plus abordables, les écrans LCD transmissifs offrent des performances élevées pour les scénarios en intérieur, et les écrans LCD transflectifs ont le coût unitaire le plus élevé. Cette comparaison complète définit clairement les scénarios applicables de chaque mode : choisissez transmissif pour un affichage intérieur de haute qualité, réfléchissant pour les appareils à environnement lumineux à très faible consommation et transflectif pour les appareils portables et extérieurs dans toutes les conditions de luminosité.

Résumé

Les modes d'affichage LCD transmissif, réfléchissant et transflectif ne sont ni supérieurs ni inférieurs en termes absolus ; chacun est optimisé pour des scénarios d’application spécifiques et des besoins des utilisateurs.

1. L'écran LCD transmissif ancre un affichage intérieur de haute qualité avec des performances de couleur et de résolution exceptionnelles, restant le courant dominant pour les équipements d'affichage intérieur fixes.

2. Les écrans LCD réfléchissants excellent dans l'affichage à environnement lumineux à très faible consommation, offrant des solutions fiables et rentables pour les appareils simples à longue veille.

3. L'écran LCD transflectif en tant que technologie hybride améliorée brise les limites environnementales du monomodeÉcran LCD, devenant ainsi le choix d'affichage principal pour les appareils extérieurs portables et multi-scénarios.
