Qu'est-ce qui détermine la durée de vie des écrans LCD ?

Parmi toutes les technologies d'affichage courantes, les écrans LCD restent la solution la plus largement utilisée en raison de leurs performances stables, de leur faible coût et du fait qu'ils sont moins sujets aux brûlures d'écran que les panneaux d'affichage auto-lumineux. Des simples terminaux de contrôle industriels et appareils électroménagers aux équipements de surveillance industrielle de haute précision et aux terminaux embarqués,écrans LCD segmentés, écrans LCD à caractères, écrans LCD graphiques et variantes d'affichage TFT avancées. De nombreux facteurs fondamentaux affectent la durée de vie des écrans LCD, couvrant des aspects tels que la conception structurelle, les composants principaux, l'environnement d'utilisation, les habitudes d'utilisation et les différences entre les types de produits.

1. Durée de vie des structures principales et des composants

Le completÉcran LCDLe système se compose d'une couche de cristaux liquides, d'un module de rétroéclairage, de polariseurs, d'un filtre couleur, d'un circuit de commande et d'un verre de protection. Contrairement aux écrans OLED qui reposent sur des matériaux organiques autolumineux sujets au vieillissement, les écrans LCD fonctionnent en contrôlant la transmission de la lumière via la déviation moléculaire des cristaux liquides, sans pratiquement aucune perte de vieillissement des matériaux à cristaux liquides eux-mêmes. La perte de durée de vie principale de tous les types d'écran LCD, y compris l'écran LCD à segments, l'écran LCD à caractères, l'écran LCD graphique et l'écran TFT, provient principalement des composants consommables tels que le module de rétroéclairage et les polariseurs, qui sont les facteurs essentiels déterminant la durée de vie globale des écrans LCD.

1) Vieillissement du module de rétroéclairage

Les panneaux LCD ne sont pas auto-lumineux et dépendent entièrement du module de rétroéclairage pour fournir des sources de lumière, ce qui fait du système de rétroéclairage le composant central le plus vulnérable et le plus court de l'ensemble de l'écran. Les écrans LCD traditionnels adoptent des rétroéclairages CCFL, qui ont une durée de vie courte, une atténuation importante de la lumière et une consommation d'énergie élevée, et ont été progressivement retirés du marché. Les écrans LCD grand public modernes, y compris tous les types d'écrans LCD graphiques et d'écrans TFT, utilisent des modules de rétroéclairage LED, avec une durée de vie industrielle standard de 30 000 à 50 000 heures (la luminosité s'atténue à 50 % de la valeur initiale).

2) Polariseur et vieillissement de la couche de cristaux liquides

Les polariseurs sont des composants clés qui contrôlent la polarisation de la lumière et assurent le contraste de l'affichage. Leur degré de vieillissement affecte directement l'effet d'affichage et la durée de vie effective des écrans LCD. Une exposition à long terme à des températures élevées, aux rayons ultraviolets et à des environnements humides entraînera le vieillissement du matériau du polariseur, le jaunissement et l'atténuation de la transmission de la lumière, entraînant une réduction du contraste de l'écran, une distorsion des couleurs et des images floues.

3) Circuit de conduite et stabilité des joints de soudure

Le circuit de commande est chargé de transmettre les signaux de commande aux molécules de cristaux liquides et aux modules de rétroéclairage. La durée de vie du circuit imprimé, des puces et des joints de soudure détermine le cycle de fonctionnement stable de l'écran LCD. Les produits LCD de mauvaise qualité ont une conception de circuit grossière et des processus de soudure de qualité inférieure. Une mise sous tension à long terme entraînera une oxydation des joints de soudure, une soudure virtuelle et une surchauffe de la puce, entraînant un clignotement de l'écran, un absence d'affichage et une panne intermittente.

2. Conditions de fonctionnement environnementales

La durée de vie théorique de tous les produits d'affichage LCD est mesurée dans des conditions de laboratoire standard. En utilisation réelle, les changements environnementaux affecteront grandement la vitesse de vieillissement de l'écran LCD à segments, de l'écran LCD à caractères, de l'écran LCD graphique et de l'écran TFT. Les températures extrêmes, l’humidité, les rayons ultraviolets et les vibrations mécaniques sont les principaux facteurs environnementaux qui raccourcissent la durée de vie des écrans LCD.

1) Changements de température (facteur environnemental le plus influent)

La température élevée est la principale cause de destruction des écrans LCD. Qu'il s'agisse d'un écran LCD à segment de faible consommation ou d'un écran TFT hautes performances, un fonctionnement à long terme dans un environnement à haute température accélérera le vieillissement de tous les composants principaux. Une température élevée accélérera l'atténuation de la lumière des perles LED de rétroéclairage, aggravera le jaunissement et le vieillissement des polariseurs et provoquera une dilatation thermique et des dommages dus aux contraintes sur la couche de cristaux liquides et le circuit imprimé.

2) Corrosion due à l’humidité et à la condensation

L'humidité corrodera les joints de soudure des circuits et les contacts métalliques, provoquera des courts-circuits et des fuites et accélérera le vieillissement des polariseurs et des films optiques. Pour les écrans LCD à segments et à caractères utilisés de manière statique en intérieur, un environnement humide et non ventilé à long terme est sujet à la croissance de moisissures sur la surface de l'écran et les couches de film internes, entraînant des défauts d'affichage permanents.

3) Rayonnement UV et pollution par la poussière

Une exposition directe à long terme à la lumière du soleil et à un fort rayonnement ultraviolet entraînera un vieillissement photochimique des polariseurs LCD, des filtres de couleur et des matériaux à cristaux liquides, entraînant un jaunissement de l'écran, une décoloration et une réduction du contraste. L'écran LCD civil à segment bas de gamme et l'écran LCD à caractères n'ont pas de conception de protection UV et leur effet d'affichage diminuera considérablement après une exposition extérieure à long terme.

4) Vibrations et impacts mécaniques

Pour montage sur véhicule, portable et industriel sur siteÉcrans LCD, les vibrations mécaniques et les impacts sont des facteurs importants conduisant à une défaillance prématurée. Les vibrations continues à long terme desserreront les connecteurs internes et les joints de soudure de l'écran, provoqueront une soudure virtuelle et une instabilité du signal, et même fissureront le substrat en verre et la couche de cristaux liquides. Un impact et une extrusion soudains provoqueront directement une fragmentation de l'écran, une fuite de cristaux liquides et des dommages permanents.

3. Différences de durée de vie des différents types d'écrans LCD

Il existe des différences évidentes dans la conception structurelle, la qualité des composants et les scénarios d'application entre l'écran LCD à segments, l'écran LCD à caractères, l'écran LCD graphique et l'écran TFT, ce qui entraîne d'énormes différences dans leur durée de vie théorique et réelle. Les utilisateurs doivent sélectionner les types d'affichage en fonction des exigences de durée de vie lors de la sélection réelle.

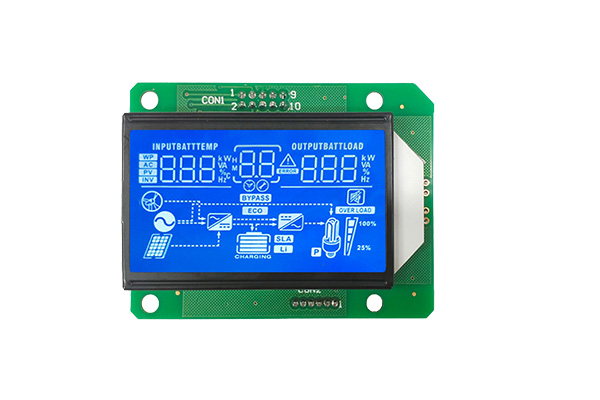

Affichage LCD à segments

L'écran LCD à segments est le type d'écran LCD le plus simple, qui ne peut afficher que des numéros de segments et des icônes fixes, et est principalement utilisé dans les appareils à faible consommation tels que les appareils électroménagers, les instruments et les télécommandes. Il présente les avantages d'une structure simple, d'une faible consommation d'énergie et de performances stables. Avec un fonctionnement à charge ultra faible pendant une longue période, la vitesse de vieillissement du rétroéclairage et du circuit est extrêmement lente. La durée de vie théorique de l'écran LCD à segments monochromes grand public peut atteindre 80 000 à 100 000 heures, et la durée de vie réelle peut atteindre plus de 10 ans, ce qui constitue la durée de vie la plus longue parmi tous les types d'écran LCD.

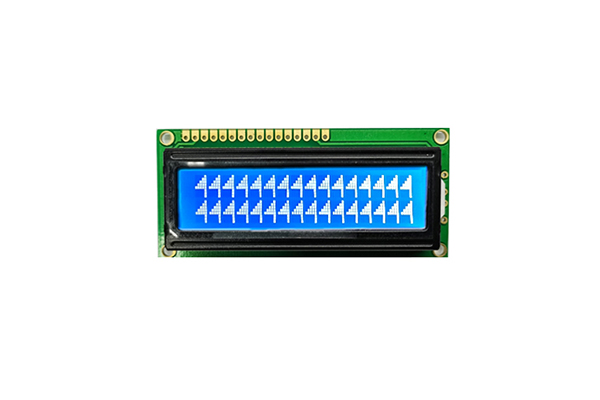

Écran LCD à caractères

L'écran LCD à caractères peut afficher des chiffres, des lettres et des symboles fixes et est largement utilisé dans les panneaux de commande industriels, les petits instruments et les équipements de bureau. Sa complexité structurelle et sa consommation d'énergie sont légèrement supérieures à celles d'un écran LCD segmenté, avec une durée de vie standard de 50 000 à 80 000 heures. Il présente des performances stables et un faible taux de vieillissement dans les environnements intérieurs conventionnels, et peut répondre aux besoins d'utilisation à long terme de la plupart des équipements industriels et civils bas de gamme.

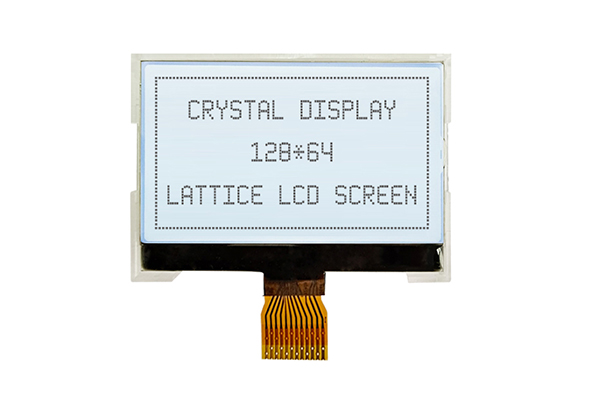

Écran LCD graphique

L'écran LCD graphique prend en charge l'affichage arbitraire de graphiques et de textes matriciels, avec une résolution plus élevée et un contenu d'affichage plus riche que les écrans LCD à segments et à caractères, et est principalement utilisé dans les équipements industriels moyens et haut de gamme, les instruments médicaux et les terminaux intelligents. L'écran LCD graphique de qualité industrielle adopte des composants optiques résistants aux hautes températures et anti-âge et des circuits renforcés, avec une durée de vie standard de 40 000 à 60 000 heures, et peut maintenir un effet d'affichage stable dans des environnements industriels complexes.

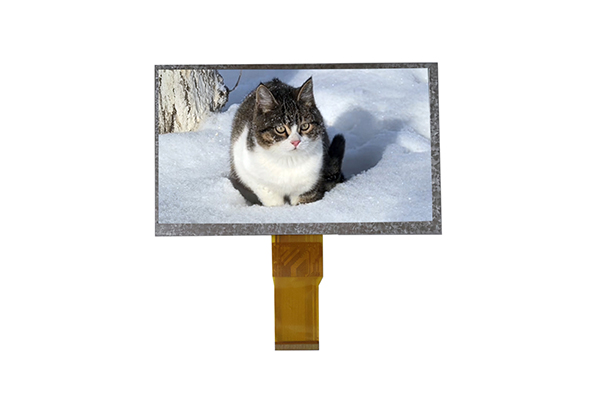

Écran TFT

En tant que branche haut de gamme de l'écran LCD, l'écran TFT présente les avantages d'une haute résolution, d'une gamme de couleurs élevée et d'une vitesse de réponse rapide, et est largement utilisé dans l'électronique grand public, les écrans montés sur véhicule, la surveillance extérieure et les équipements industriels de haute précision. En raison de la luminosité élevée, de la consommation d’énergie élevée et de la structure complexe du circuit, la vitesse de vieillissement est relativement rapide. La durée de vie standard d'un écran TFT civil est de 30 000 à 40 000 heures, et celle d'un écran TFT industriel à haute luminosité et haute température peut atteindre 40 000 à 50 000 heures après la mise à niveau des composants et l'optimisation structurelle.

Conclusion

La durée de vie des écrans LCD n'est pas déterminée par un seul facteur, mais par les effets combinés de la qualité des composants principaux, des conditions environnementales, des modes d'utilisation et du positionnement du produit. Le module de rétroéclairage est le principal goulot d'étranglement dans le processus de vieillissement des écrans LCD, tandis que la température, l'humidité, le rayonnement lumineux et les contraintes mécaniques sont les principaux facteurs externes qui accélèrent le vieillissement. Différents types de produits LCD ont des caractéristiques de durée de vie différentes : les écrans LCD segmentés et les écrans LCD à caractères ont une longue durée de vie en raison de leur faible consommation d'énergie et de leur structure simple ; Les écrans graphiques LCD et TFT hautes performances atteignent un équilibre entre une qualité d'affichage élevée et une durée de vie stable grâce à une conception optimisée de qualité industrielle.
