Les avantages et les domaines d'application de l'affichage LVDS

L'écran LVDS a connu des décennies de développement du marché et est devenu la solution d'interface privilégiée pour les grands écrans LCD dans les domaines industriel, automobile, médical et commercial. LVDS en tant que technologie de transmission de signal différentiel de haute fiabilité, LVDS résout parfaitement les problèmes des interfaces d'affichage parallèles traditionnelles telles que les interférences électromagnétiques élevées, la courte distance de transmission, la consommation d'énergie élevée et la mauvaise stabilité.

Qu'est-ce que la technologie d'affichage LCD LVDS ?

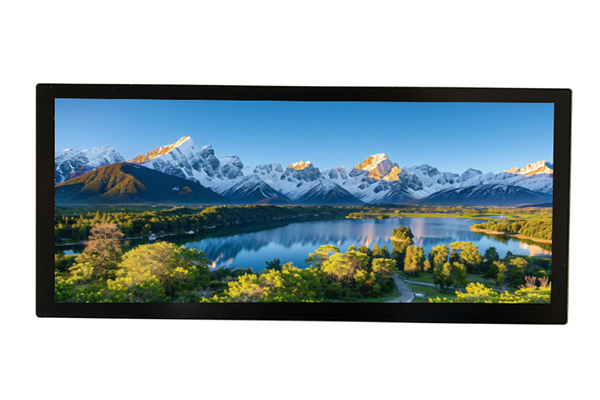

ÉCRAN LCD TFT LVDSest une norme de transmission de signaux différentiels basse tension lancée conformément aux spécifications industrielles IEEE, spécialement conçue pour la transmission de signaux vidéo numériques à grande vitesse. Différent de la transmission de signal asymétrique adoptée par les interfaces parallèles RVB traditionnelles, LVDS s'appuie sur des lignes différentielles appariées pour transmettre des signaux de données. Il utilise un mode de commande de source de courant constant de 3,5 mA, avec une oscillation de tension de signal de seulement 350 mV, ce qui est bien inférieur à l'oscillation de tension de 3,3 V ou 5 V des interfaces asymétriques traditionnelles. Ce mode de fonctionnement basse tension et faible courant optimise fondamentalement les problèmes de consommation d'énergie et d'interférence de signal des systèmes de transmission d'affichage.

Un système d'affichage LVDS complet se compose de trois parties principales : un émetteur, des câbles de transmission différentiels et un récepteur. L'émetteur convertit les données vidéo parallèles émises par la puce de contrôle principale ou le processeur graphique en signaux différentiels série ; le groupe de câbles différentiels transmet des données à grande vitesse ; le récepteur restaure les signaux série en données parallèles et les transmet à la carte pilote de l'écran LCD.

Principaux avantages techniques et applicatifs des écrans LCD LVDS

La domination à long terme des écrans LCD LVDS sur le marché découle de leurs avantages techniques uniques, qui correspondent précisément aux exigences de haute stabilité, de haute adaptabilité et de faible taux de défaillance des scénarios d'affichage industriels et commerciaux. Par rapport aux interfaces RVB parallèles traditionnelles et aux interfaces MIPI émergentes, LVDS présente des avantages complets irremplaçables dans les équipements d'affichage de moyenne et grande taille et les environnements de travail complexes.

1. Interférence électromagnétique ultra-faible

Les interférences électromagnétiques (EMI) et les interférences de bruit de signal externe sont les principaux facteurs provoquant le scintillement de l'écran d'affichage, la distorsion des couleurs et le clignotement de l'écran. LVDS adopte une logique de transmission de signal différentiel, et les deux lignes de signal appariées transmettent toujours des signaux égaux et opposés. Pendant le processus de transmission, les champs électromagnétiques générés par les deux lignes s'annulent, ce qui supprime considérablement le rayonnement électromagnétique.

2. Faible consommation d'énergie et haute efficacité énergétique

Le contrôle de la consommation d'énergie est un indicateur clé des performances des équipements d'affichage, en particulier pour les appareils d'affichage médicaux portables, montés sur véhicule et commerciaux extérieurs avec une alimentation électrique limitée.

3. Câblage simple et intégration élevée du système

L'interface RVB parallèle traditionnelle nécessite plus de 20 lignes de signal, notamment des lignes de données, des lignes d'horloge et des lignes de contrôle, ce qui entraîne un câblage complexe, un grand volume de câbles et une difficulté de câblage élevée. LVDS n'a besoin que de 4 à 6 paires différentielles plus un petit nombre de lignes de terre et de lignes d'horloge pour compléter la transmission du signal vidéo haute définition, ce qui simplifie grandement le câblage interne de l'équipement.

4. Large adaptation à la température et fiabilité opérationnelle ultra-élevée

La plupart des scénarios d'affichage industriels et montés sur véhicule nécessitent que l'équipement fonctionne de manière stable dans des environnements à températures extrêmes. Les écrans LCD LVDS prennent en charge une large plage de températures de fonctionnement de -30 °C à +85 °C et peuvent maintenir une transmission de signal stable et un affichage d'image normal dans les ateliers à haute température, les environnements extérieurs à basse température et les environnements d'exploitation de véhicules présentant des changements de température drastiques.

Principaux domaines d'application des écrans LCD LVDS

S'appuyant sur les avantages techniques ci-dessus, les écrans LCD LVDS ont entièrement couvert les scénarios d'affichage de haute fiabilité de moyenne et grande taille et ont formé des configurations d'application stables et matures dans les domaines du contrôle industriel, de l'électronique automobile, des équipements médicaux, de l'affichage commercial et de l'électronique grand public intelligente.

1. Domaine du contrôle industriel et de la fabrication intelligente

Le contrôle industriel est le domaine d'application le plus important deÉcrans LCD LVDS, couvrant les machines industrielles tout-en-un, les écrans de contrôle PLC, les écrans tactiles industriels, les panneaux de commande d'équipement et les terminaux de surveillance intelligents.

2. Champ d'affichage de l'électronique automobile et des véhicules

Avec le développement rapide des véhicules intelligents, les équipements d'affichage embarqués tels que les groupes d'instruments, les grands écrans de commande centrale, les écrans de divertissement des passagers et les écrans de surveillance de la vue arrière ont mis en avant des exigences plus élevées en matière de stabilité d'affichage, de sécurité et d'adaptabilité environnementale.

3. Équipement médical et champ d'affichage médical de précision

Les équipements d'affichage médical tels que les moniteurs médicaux, les instruments à ultrasons B, les écrans d'électrocardiographe et les écrans de navigation chirurgicale nécessitent une clarté d'image ultra élevée, une stabilité et une interférence de signal nulle, car la précision de l'affichage est directement liée aux résultats du diagnostic médical et à la sécurité chirurgicale.

4. Domaine de l’affichage commercial et de la signalisation numérique intelligente

Les scénarios d'affichage commerciaux tels que les écrans publicitaires des centres commerciaux, l'affichage numérique des immeubles de bureaux, les écrans d'affichage des halls d'exposition et les écrans publicitaires intelligents extérieurs nécessitent un fonctionnement ininterrompu à long terme, un affichage d'images haute définition et une forte adaptabilité environnementale. Les écrans LCD LVDS sont largement utilisés dans les terminaux d'affichage commerciaux en raison de leur coût élevé et de leurs performances stables.

5. Champ d'affichage électronique pour la maison intelligente et le grand public

Dans le domaine de l'électronique grand public, les écrans LCD LVDS sont largement utilisés dans les téléviseurs intelligents, les écrans d'ordinateurs portables, les écrans d'affichage de réfrigérateur intelligents et les terminaux d'affichage de serrure de porte intelligents. En tant que technologie de transmission à grande vitesse mature, LVDS peut répondre aux besoins d'affichage haute définition des produits électroniques grand public, et son câblage simplifié contribue à réduire l'épaisseur et le poids des produits, réalisant ainsi la conception légère et fine des terminaux intelligents.

Pour les tendances de développement futures de la technologie d’affichage LCD LVDS. Avec la mise à niveau de l'intelligence industrielle, de l'intelligence des véhicules et des équipements médicaux haut de gamme, le marché a mis en avant des exigences plus élevées en matière de résolution d'affichage, de vitesse de transmission et d'adaptabilité environnementale. En tant que technologie mature et itérative, LVDS est également constamment mis à niveau et optimisé. À l'heure actuelle, la technologie LVDS à grande vitesse permet une transmission stable des signaux haute définition 4K et améliore encore la bande passante et l'efficacité de la transmission grâce à la technologie de superposition multivoie.

Les principaux avantages deAFFICHAGE LVDSréside dans la transmission à grande vitesse, à faible consommation d'énergie, à faible bruit et à longue distance. Par conséquent, il domine non seulement les interfaces d'affichage modernes, mais joue également un rôle clé dans les domaines de la communication, de l'industrie, de l'automobile, de la médecine, de l'aérospatiale et d'autres domaines nécessitant une intégrité élevée du signal.
