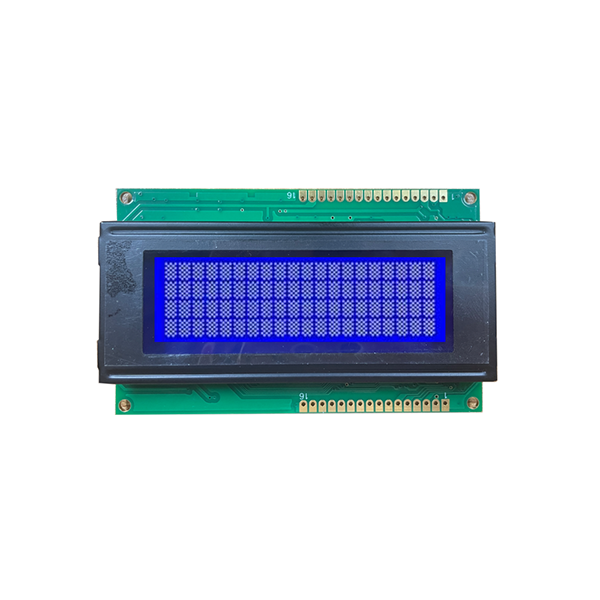

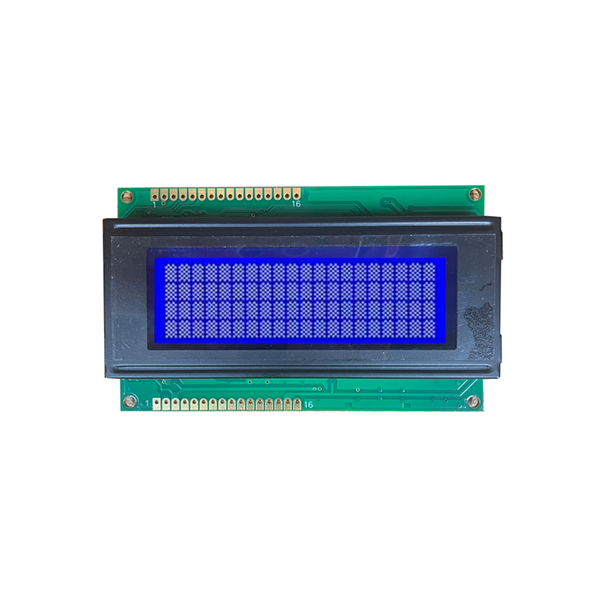

Écran LCD à caractères 20x4, mode LCD positif et négatif STN

Cet écran LCD 20x4 caractères STN positif et négatif, fabriqué en Chine, offre une disposition polyvalente à 4 lignes pour les IHM industrielles.
Numéro de module : série JDA2004-01
Technologie : technologie COB
Angle de vue : grand angle de vision
Température de fonctionnement : -20 à 70 ℃
Circuit intégré de lecteur : AIP31066

envoyer une demande

Notation: 5.0

(Nombre de notes: 1)

Description du produit

Fournissant des présentations claires et structurées pour les IHM industrielles, ceÉcran LCD à caractères 20x4, mode LCD positif et négatif STNprésente un format de 4 lignes de 20 caractères avec un pilote AIP31066 et un assemblage COB robuste.

Écran LCD 20 x 4 caractères STN positif et négatif, mode LCD - Présentation générale

LeÉcran LCD à caractères 20x4, mode LCD positif et négatif STNest une solution d'affichage très polyvalente et fiable conçue pour les environnements industriels exigeants. Que vous ayez besoin d'une navigation dans les menus, de mises à jour d'état en temps réel ou de diagnostics, ce module offre une sortie visuelle claire et structurée.

La série JDA2004-01 utilise le circuit intégré de pilotage AIP31066 et fonctionne avec un schéma de pilotage de service 1/16 et de polarisation 1/5. L'angle de vision est fixé à 6 heures. Pour les acheteurs souhaitant intégrer celaÉcran LCD à caractères 20x4, mode LCD positif et négatif STN, la carte PCB standard et le grand angle de vision simplifient l'installation dans les interfaces de machines et les panneaux d'automatisation d'usine.

CONTENU DE L'AFFICHAGE

20*4 caractères

CI DE LECTURE

AIP31066

SCHÉMA DE CONDUITE

Service 1/16, biais 1/5

Paramètres techniques de la série JDA2004-01
Afficher le contenu	Caractère 204 (58 points)
Dimensions du contour	98(L)60(L)13,2(H)mm
Zone de visualisation	77(L)*25,2(L)mm
Zone active	70,4(L)*20,8(L)mm
Angle de vue	6 heures
Options de rétroéclairage	Blanc / Jaune-Vert
Température de fonctionnement.	-20 à 70°C
Température de stockage.	-30 à 80°C

Options disponibles pour ce module LCD 20x4 caractères

Pour s'adapter aux différentes conceptions de boîtiers et à l'esthétique de la marque, nous proposons trois configurations optiques standard pour celaÉcran LCD à caractères 20x4, mode LCD positif et négatif STN. Vous pouvez sélectionner le type d’écran LCD et la couleur de rétroéclairage exacts dont vous avez besoin pour la production en série.

Numéro de module	Type d'écran LCD	Couleur du rétroéclairage
2004SBW-01	Mode négatif bleu STN	Blanc
2004SYG-01	STN Jaune Vert Mode Positif	Jaune-Vert
2004SGW-01	Mode positif gris STN	Blanc

Applications et cas d'utilisation industrielle

LeÉcran LCD à caractères 20x4, mode LCD positif et négatif STNfournit une interface fiable et facile à lire pour les opérateurs. Il est largement choisi par les ingénieurs pour :

▸ Panneaux d'automatisation d'usine-affichage de l'état de la machine, des codes d'erreur et des paramètres opérationnels.

▸ Équipement de diagnostic- Afficher les données en temps réel et les résultats de mesure dans les appareils médicaux et de test.

▸ Interfaces machines- offrant une navigation dans les menus et des réglages de paramètres pour les machines industrielles.

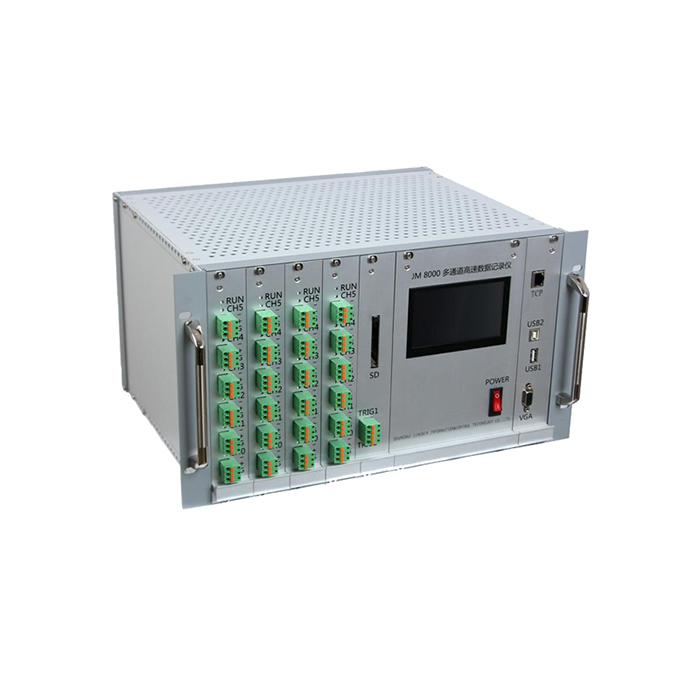

20x4 Character LCD Display STN Positive Negative LCD Mode application

Écran LCD 20x4 caractères dans les équipements industriels.

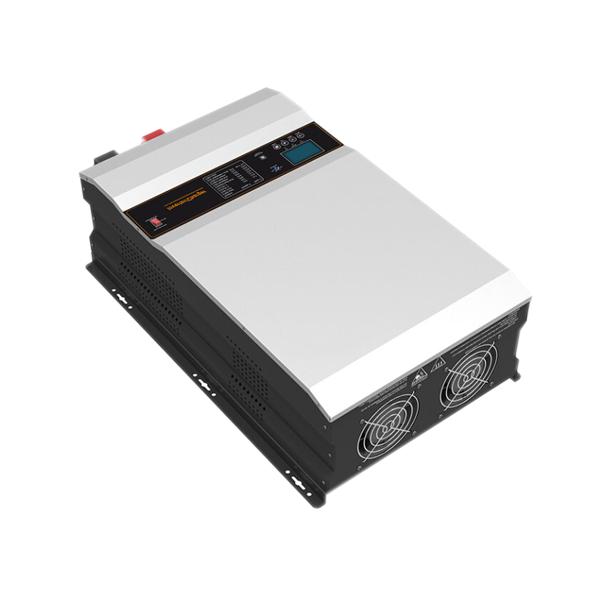

20x4 character display used in UPS system

Mode LCD négatif positif STN dans un système UPS.

Personnalisation et approvisionnement par JINGDA

En tant que fabricant leader d'écrans, nous fournissons une assistance complète pour votreÉcran LCD à caractères 20x4, mode LCD positif et négatif STNexigences. Que vous ayez besoin d'ajuster la disposition du PCB, de changer le type de connecteur ou de modifier le rétroéclairage, notre équipe d'ingénierie peut s'en charger.

Pour explorer d'autres formats, vous pouvez consulter notreÉcran LCD à caractèrescatégorie. Si vous avez besoin d'une résolution plus élevée pour des graphiques complexes, pensez à notreÉcran graphique en mode positif STN à affichage LCD 128x64. Pour des interfaces numériques plus simples, notreAffichage LCD à segmentsLa rubrique est également disponible.

Avec notre salle blanche de 6 000 m² et notre gestion de la qualité ISO, chaqueÉcran LCD à caractères 20x4, mode LCD positif et négatif STNest testé pour ses performances optiques et sa fiabilité électrique avant expédition. Envoyez votre dessin ou vos spécifications de cible à notre équipe commerciale pour recevoir un devis complet dans les 24 heures.

Foire aux questions

Quelles sont les différences entre les trois modèles de la série JDA2004-01 ?

Les trois modèles offrent différents modes optiques : 2004SBW-01 est STN Blue Negative avec un rétroéclairage blanc, 2004SYG-01 est STN Yellow Green Positive avec un rétroéclairage jaune-vert et 2004SGW-01 est STN Grey Positive avec un rétroéclairage blanc.

Cet écran LCD 20x4 caractères STN positif et négatif en mode LCD comprend-il une carte PCB ?

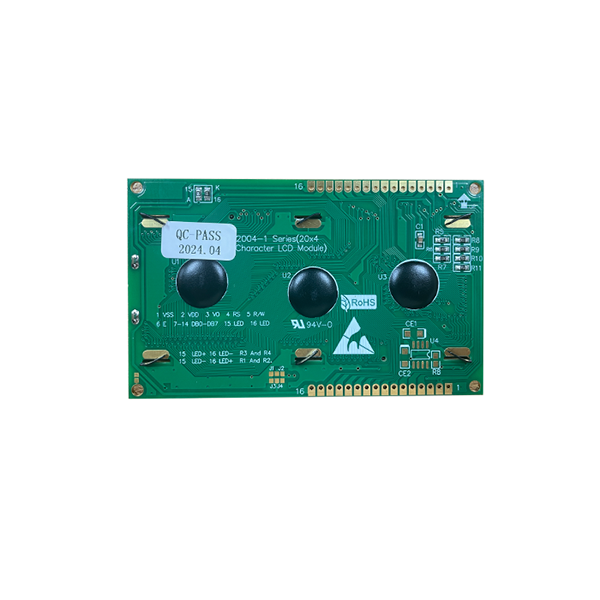

Oui, ce module LCD à caractères est construit avec la technologie COB et est livré avec une carte PCB standard pour un montage et une intégration faciles dans votre matériel existant.

Quelle est la quantité minimum de commande et le délai de livraison ?

Pour les configurations standard, nous prenons en charge les commandes d’échantillons et la production en vrac. Envoyez-nous vos besoins et notre équipe vous fournira un devis et un délai de livraison dans les 24 heures.

Le circuit intégré du pilote AIP31066 peut-il être personnalisé ?

Le module standard utilise le pilote AIP31066. Si votre projet nécessite un circuit intégré différent pour des raisons de compatibilité, nous pouvons discuter de solutions personnalisées pour les commandes en volume.
