Écran graphique en mode positif STN à affichage LCD 128x64

Cet écran graphique à mode positif STN à écran LCD 128 x 64 est conçu pour une fiabilité de qualité industrielle et une production de masse.
Numéro de module : JDA12864-23001
Technologie : technologie COB
Angle de vue : grand angle de vision
Température de fonctionnement : -20 à 70 ℃
Circuit intégré de lecteur : AIP31107 et AIP31108

envoyer une demande

Notation: 5.0

(Nombre de notes: 1)

Description du produit

Fabriqué pour des applications de qualité industrielle, ceÉcran graphique en mode positif STN à affichage LCD 128x64offre des visuels matriciels nets. Doté d'une alimentation de 3,0 V et de circuits intégrés de pilotage AIP31107, il garantit des performances stables dans les panneaux de commande, les dispositifs médicaux et les compteurs intelligents.

Écran graphique LCD 128x64 en mode positif STN : caractéristiques et spécifications

Trouver un fournisseur fiableÉcran graphique en mode positif STN à affichage LCD 128x64nécessite un fournisseur qui comprend à la fois les performances optiques et la cohérence de la production de masse. Le module JDA12864-23001 est construit autour de ces besoins précis. En associant un verre à mode positif STN mature à un assemblage COB robuste, il offre une solution visuelle très rentable.

CeÉcran graphique en mode positif STN à affichage LCD 128x64utilise les circuits intégrés de pilote AIP31107 et AIP31108, fonctionnant selon un schéma de pilotage de service 1/64 et de polarisation 1/9. La direction de visualisation à 6 heures et la matrice de points 128 x 64 le rendent très polyvalent. Nous prenons également en charge la personnalisation du circuit intégré de commande pour qu'il corresponde parfaitement à votre PCB et votre micrologiciel existants.

	CONTENU D'AFFICHAGE ET TENSION 128 × 64 points \| 3,0 V

	IC DE CONDUITE ET SCHÉMA AIP31107 et AIP31108 \| Service 1/64, biais 1/9

	ZONE ACTIVE ET TEMP. 56,28 × 38,36 mm \| -20 à 70 °C

Paramètres techniques JDA12864-23001
Numéro de module	JDA12864-23001
Taille du module	78(L)×70(L)×12,5(H)mm
Zone de visualisation	62,00(L)mm×44,00(L)mm
Zone active	56,28(L)mm×38,36(L)mm
Afficher le contenu	128 × 64 points
Alimentation	3,0 V
Circuit intégré d'entraînement	AIP31107 et AIP31108
Schéma de conduite	Service 1/64, biais 1/9
Direction de visualisation	6 heures
Température de fonctionnement.	-20 à 70 °C
Température de stockage.	-30 à 80 °C

Applications de l'écran graphique positif STN

En raison de sa grande fiabilité et de sa rentabilité, ceÉcran graphique en mode positif STN à affichage LCD 128x64est largement choisi par les ingénieurs pour une variété d'exigences en matière d'IHM et d'affichage de données :

▸ Systèmes de contrôle industriels- variateurs de fréquence, interfaces PLC et panneaux de commande de machines.

▸ Équipement médical- des moniteurs patients, des appareils de diagnostic et des compteurs de santé portables.

▸ Trafic et transports- des systèmes de guidage pour les parkings, des distributeurs de billets et des enregistreurs de données.

▸ Electronique grand public- appareils électroménagers intelligents, équipements audio et outils de mesure.

128x64 LCD Display STN Positive Mode Graphic Screen Application

Écran graphique en mode positif STN à écran LCD 128x64 dans les applications industrielles.

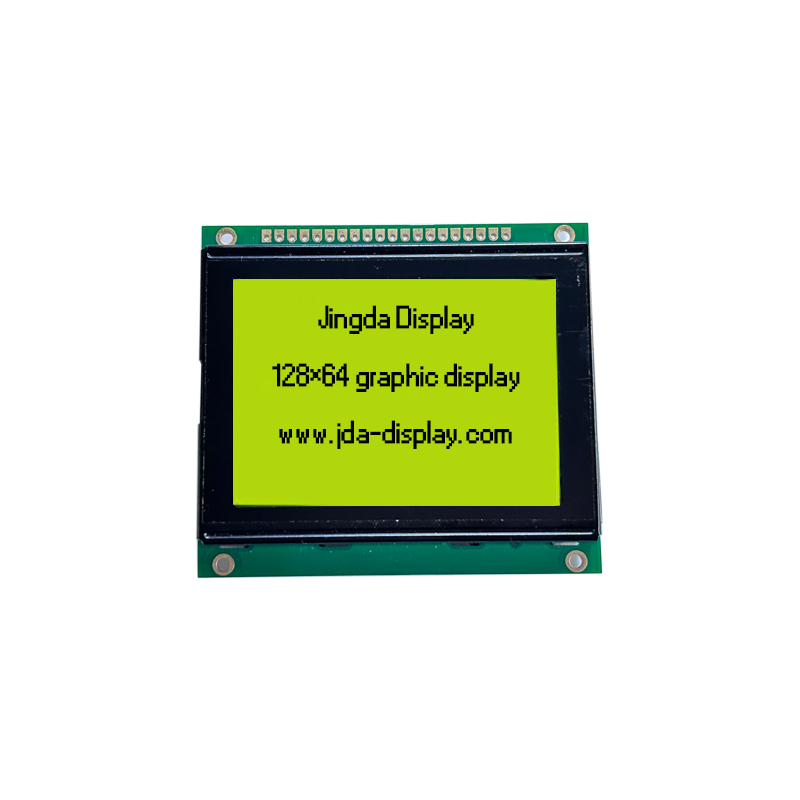

12864 graphic LCD module display

Affichage en mode positif STN affichant les données matricielles.

Assistance à la personnalisation et à la production de masse

Ce module de catalogue est un excellent point de départ, mais nos capacités s'étendent bien au-delà des pièces standards. Si vous avez besoin d'un produit entièrement personnaliséÉcran graphique en mode positif STN à affichage LCD 128x64, notre équipe d'ingénieurs est prête à vous aider. Nous proposons des outils en verre personnalisés, des refontes de brochage et des couleurs de rétroéclairage alternatives.

Personnalisation du circuit intégré du pilote-Modifiez la configuration AIP31107/31108 pour qu'elle corresponde à votre micrologiciel existant.

Polariseur et rétroéclairage- Options réfléchissantes, transflectives ou transmissives avec rétroéclairage LED blanc, bleu ou vert.

Types de connecteurs- Embase à broches, connecteur Zebra ou câble FPC pour s'adapter à votre processus d'assemblage.

Devis rapide- Envoyez votre dessin et votre demande annuelle pour recevoir un devis complet sous 24h.

Pour comparer avec d'autres options d'affichage monochrome, visitez notreÉcran LCD graphiquepage de catégorie. Vous pouvez également découvrir notreModule d'affichage LCD 128 × 64 Module d'affichage positif FSTNpour des modes optiques alternatifs. Si votre projet nécessite des lectures numériques plus simples, leAffichage LCD à segmentsCette section peut offrir une solution plus rentable.

Qualité de fabrication et engagement EEAT

Shenzhen Jingda Display Technology Co., Ltd. fabrique des modules LCD monochromes depuis 2015. Notre installation sans poussière de 6 000 m² située dans le Fujian comprend des salles blanches de classe 100 et 1000, garantissant que chaqueÉcran graphique en mode positif STN à affichage LCD 128x64est assemblé sans contamination. Nous suivons strictement les protocoles de gestion de la qualité ISO et pouvons fournir des rapports de conformité et d'inspection RoHS pour les audits d'approvisionnement. Chaque lot est soumis à des tests électriques et optiques rigoureux avant expédition.

Foire aux questions

Le circuit intégré de commande de cet écran graphique en mode positif STN à écran LCD 128x64 peut-il être personnalisé ?

Oui. La configuration standard utilise AIP31107 et AIP31108. Cependant, nous pouvons personnaliser le circuit intégré du pilote en fonction de vos exigences spécifiques en matière de micrologiciel ou de matériel pour la production en volume.

Quelle est la quantité minimum de commande pour ce module LCD graphique 12864 ?

Le MOQ dépend s'il s'agit d'une configuration standard en stock ou s'il nécessite un outillage personnalisé. Pour les échantillons standard et les commandes groupées, veuillez contacter notre équipe d’ingénierie pour un devis dans les 24 heures.

Le mode positif STN nécessite-t-il un rétroéclairage ?

Les écrans en mode positif STN sont généralement réfléchissants ou transflectifs. En fonction de votre environnement d'application, un réseau de rétroéclairage LED peut être ajouté au module pour une lisibilité par faible luminosité.

Quel est le délai de livraison pour les commandes de production en série ?

Les échantillons standards sont généralement expédiés sous 3 à 7 jours ouvrables. Pour la production de masse, le délai de livraison est confirmé avec le devis en fonction de votre volume annuel et de vos besoins en outillage.
