Affichage LCD à segments Mode LCD négatif VA
La société JDA est un fabricant et fournisseur d'écrans LCD du segment professionnel basé à Shenzhen, en Chine. L'écran LCD à segments VA en mode LCD négatif est une solution d'affichage couramment utilisée dans les appareils électroménagers, les équipements médicaux, l'instrumentation et les dispositifs de contrôle industriels, connue pour son rendement élevé, sa faible consommation d'énergie et sa présentation visuelle claire. Nos produits LCD présentent l’avantage d’une rentabilité élevée et peuvent fournir une bonne solution LCD aux clients.
Numéro de module : JDA0301-19101A1
Technologie : technologie COB
Température de fonctionnement : -20 à 70 ℃
Circuit intégré de lecteur : TCP802-01
Angle de vue : grand angle de vision
envoyer une demande
Description du produit
CeAffichage LCD à segments Mode LCD négatif VAfonctionne à 3,3 V, affichant des segments blancs brillants sur un fond noir profond. Il est conçu pour les onduleurs, les systèmes UPS, les compteurs et les panneaux de commande industriels où le contraste et la stabilité à long terme comptent plus que la couleur.
Écran LCD à segments Mode LCD négatif VA : spécifications et applications
Les ingénieurs à la recherche d'unAffichage LCD à segments Mode LCD négatif VAont généralement besoin de trois choses à la fois : un écran qui reste lisible sous une forte lumière ambiante, un schéma de pilote qui correspond à une carte 3,3 V existante et un fournisseur capable de répéter la même qualité à travers les cycles de production. Le JDA0301-19101A1 est construit exactement autour de ce dossier.

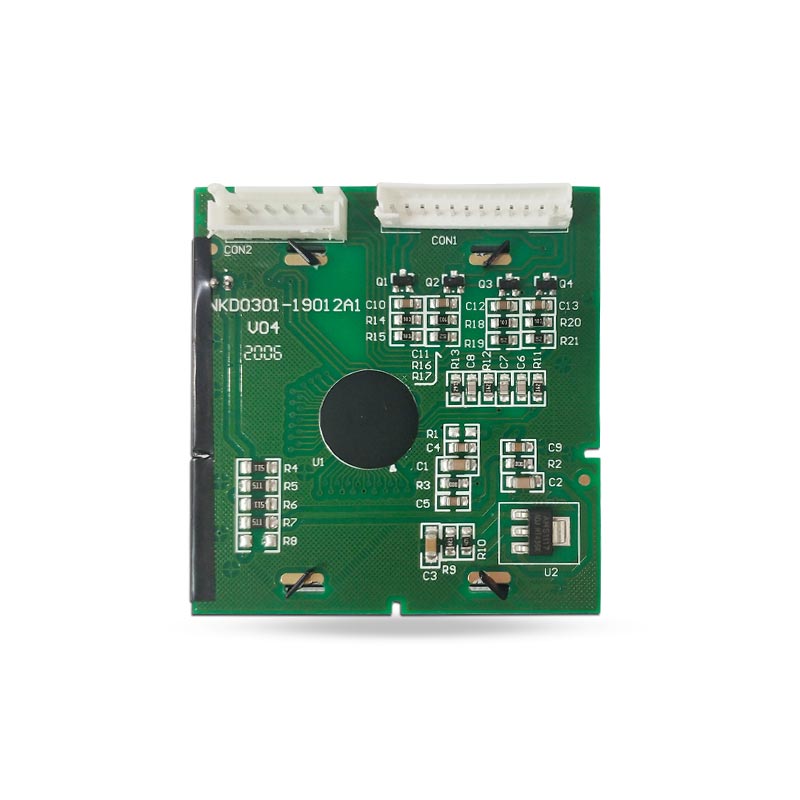

CeAffichage LCD à segments Mode LCD négatif VAassocie le verre en mode négatif à l'assemblage COB (chip-on-board), de sorte que le pilote TCP802-01 repose directement sur le PCB et que l'unité se monte comme un composant fini. Avec un polariseur transmissif et un rétroéclairage LED derrière, l'écran produit un fond presque noir avec des segments blancs.
|
TYPE LCD ET TENSION LOGIQUE VA / Négatif | VDD = 3,3 V |
|
|
CI DE LECTURE ET MÉTHODE TCP802-01 | 1/3 DEVOIR, 1/2 BIAIS |
|
|
ZONE ACTIVE ET TEMP. 46 × 41 mm | -20 à 70 °C |
|
| Spécifications JDA0301-19101A1 - Écran LCD à segments VA Mode LCD négatif | |
| Numéro de module | JDA0301-19101A1 |
| Type d'écran LCD | VA / Négatif |
| Technologie d'assemblage | COB (puce intégrée) |
| Taille du module | 58(L) × 60(H) × 15,8(Épaisseur) mm |
| Afficher VA (zone active) | 46 (L) × 41 (H) mm |
| Méthode de conduite | 1/3 DEVOIR, 1/2 BIAIS |
| Circuit intégré d'entraînement | TCP802-01 |
| Angle de vue | 12 heures |
| Type de polariseur | Transmissif |
| Température de fonctionnement. | -20 à 70 °C |
| Température de stockage. | -30 à 80 °C |
Pourquoi les ingénieurs choisissent notre mode LCD négatif VA d'affichage LCD à segments
|
01 Un contraste qui survit aux vraies armoires CeAffichage LCD à segments Mode LCD négatif VAoffre un fond véritablement noir profond au lieu du gris typique des écrans TN, de sorte que les segments lumineux restent lisibles sous un éclairage d'usine brillant et derrière des panneaux fumés. |
|
02 Faible consommation, longue durée de vie La technologie des segments monochromes dessine uniquement ce dont le rétroéclairage et le conducteur ont besoin. Il n'y a pas de traitement vidéo, pas de frais généraux de rafraîchissement et pas d'accumulation de chaleur, ce qui convient aux compteurs alimentés en continu et aux panneaux avant des onduleurs. |
|
03 Compatibilité électrique instantanée Une alimentation logique de 3,3 V avec un service 1/3 et un entraînement 1/2 polarisation correspond aux rails MCU utilisés sur la plupart des onduleurs, UPS et plates-formes de mesure, réduisant ainsi le besoin de changement de niveau ou de refonte du pilote externe. |
Où ce module LCD segmenté est-il utilisé
La combinaison d'une optique VA négative, d'une large température de fonctionnement et de la robustesse du COB en faitAffichage LCD à segments Mode LCD négatif VAun choix pratique parmi plusieurs catégories d’équipements :
▸ Onduleurs solaires et systèmes UPS- lectures d'état, codes d'erreur et paramètres de sortie visibles à distance.
▸ Comptage intelligent- les compteurs d'électricité, d'eau et de gaz qui doivent rester lisibles pendant une décennie de service.
▸ Contrôle et instrumentation industrielle- convertisseurs de fréquence, wattmètres, équipements de test et armoires de commande.

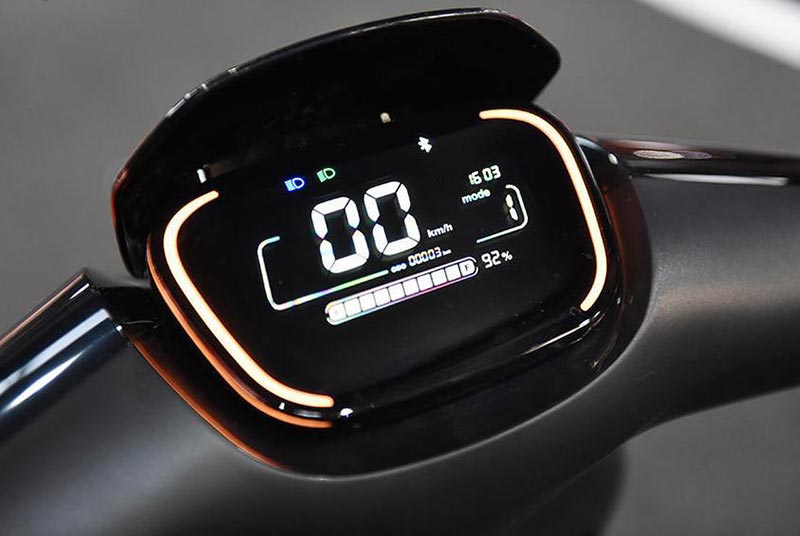

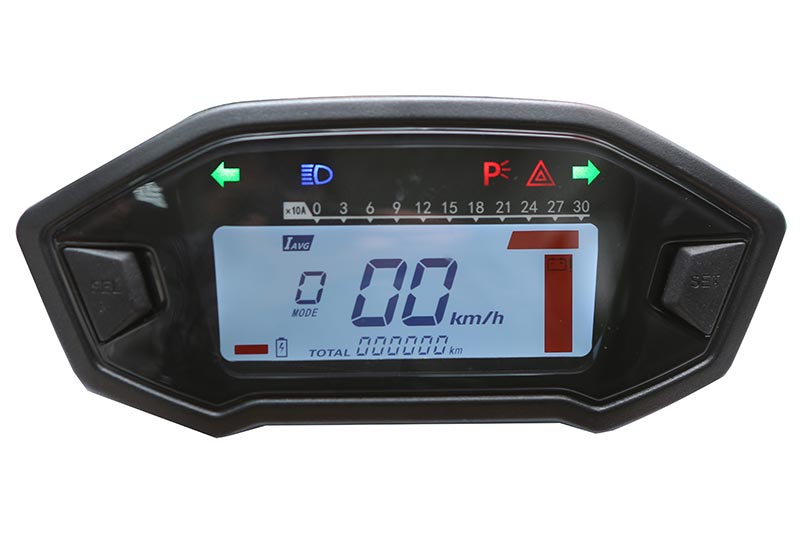

▸ Electronique automobile et transport- tableaux de bord auxiliaires et unités de surveillance.
|

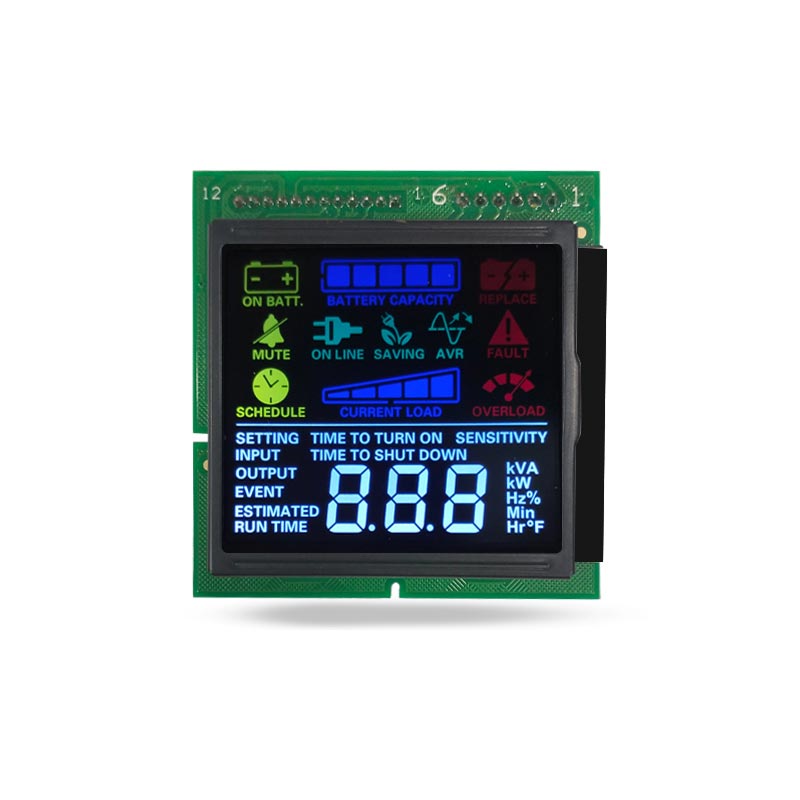

Affichage LCD à segments Mode LCD VA négatif sur le panneau avant d'un onduleur. |
Module LCD à segments utilisé pour les lectures de l'onduleur solaire et de l'UPS. |
Si votre projet nécessite une fenêtre optique plus large plutôt qu'une direction fixe à 12 heures, leÉcran LCD à segment à angle de vision complet VA pour l'énergie solairecouvre cette exigence avec le même aspect en mode négatif. Les acheteurs travaillant avec un budget plus serré évaluent souvent leÉcran LCD négatif HTN à 7 segmentsen parallèle.
Personnalisation, échantillons et commande
Ce module de catalogue est un point de départ et non un élément fixe. La plupart de nos projets d'affichage personnalisés commencent par un dessin client ou un échantillon prélevé sur un produit existant, et se terminent par un module assorti qui s'insère dans le même boîtier. Que vous ayez besoin d'un assemblage COB standard ou d'un assemblage entièrement sur mesureAffichage LCD à segments Mode LCD négatif VA, notre équipe d'ingénierie prend en charge votre conception.
|
Illustration du segment et taille du verre- de nouveaux modèles de segments, icônes et logos adaptés à votre mise en page. Options de brochage et de connecteur- affectation des broches, terminaison FPC ou connecteur de broches adaptée à votre PCB. Rétroéclairage et couleur- rétroéclairage LED blanc, bleu ou ambre en fonction du boîtier et du langage de la marque. Devis sous 24 heures- envoyez votre tirage, volume annuel et objectif de prix et recevez le tarif ainsi qu'une réponse technique le jour ouvrable suivant. Echantillons avant outillage- les échantillons standards sont généralement expédiés dans les 3 à 7 jours ouvrables après la confirmation du tirage. |
La documentation technique complète pour la gamme plus large est disponible sur leaffichage LCD à segmentspage de catégorie, et si votre conception évolue vers une interface couleur, laécran LCD et OLED monochromeLa section explique où les modules de segments, de caractères, graphiques et PMOLED s'adaptent le mieux.
Documentation de fabrication, de tests et de qualité
Shenzhen Jingda Display Technology Co., Ltd. a été fondée en septembre 2015 et exploite une usine sans poussière de 6 000 m² à Wuping, Fujian. Chaque lot de notreAffichage LCD à segments Mode LCD négatif VApasse l'inspection des matériaux entrants, les contrôles en cours et les tests électriques et optiques finaux avant l'emballage. Nous sommes certifiés ISO en matière de gestion de la qualité et fournissons sur demande des documents de conformité RoHS.
Lignes d’assemblage COG et COB à l’intérieur de l’atelier salle blanche.
Gestion de la qualité ISO et documentation RoHS.
Foire aux questions
La disposition des segments et le brochage de cet écran LCD à segments VA en mode LCD négatif peuvent-ils être personnalisés ?
Oui. Les illustrations de segments, la taille du verre, l'affectation des broches, la couleur du rétroéclairage et le type de connecteur peuvent tous être modifiés à partir de votre dessin ou d'un échantillon de référence. L’examen technique et les prix sont renvoyés dans les 24 heures.
Ce module a-t-il besoin d'un rétroéclairage ?
Cette version utilise un polariseur transmissif, un rétroéclairage LED est donc requis pour la lecture dans des conditions de faible luminosité. Un rétroéclairage blanc ou bleu est normalement spécifié, produisant des segments blancs sur fond noir.
Comment le VA négatif se compare-t-il au HTN négatif ?
Ce mode LCD négatif VA d'affichage LCD à segments offre des niveaux de noir plus profonds, un contraste plus élevé et une plage de visualisation plus large ; Le HTN négatif est une alternative moins coûteuse avec des angles de vision plus étroits. Les deux sont des écrans à segments monochromes.
Quel délai dois-je prévoir ?
Les devis sont émis sous 24 heures. Les échantillons standard sont généralement expédiés dans les 3 à 7 jours ouvrables après la confirmation du dessin, et les calendriers de production en série sont confirmés avec le devis.
