Quelle est la différence entre un écran tactile résistif et un écran tactile capacitif ?

Dans le monde numérique d'aujourd'hui, les écrans tactiles ont imprégné tous les aspects de nos vies, depuis les smartphones dans nos poches jusqu'aux équipements de contrôle industriel dans les ateliers d'usine. Comparé aux écrans LCD classiques, l'écran LCD TFT peut fournir des images et du texte très clairs et a un temps de réponse plus court. L'application croissante des écrans LCD TFT a apporté de meilleurs effets visuels aux produits. Pour leModule d'affichage TFT, il existe deux types de contact : l'écran tactile résistif et l'écran tactile capacitif.

Qu'est-ce qu'un écran tactile résistif ?

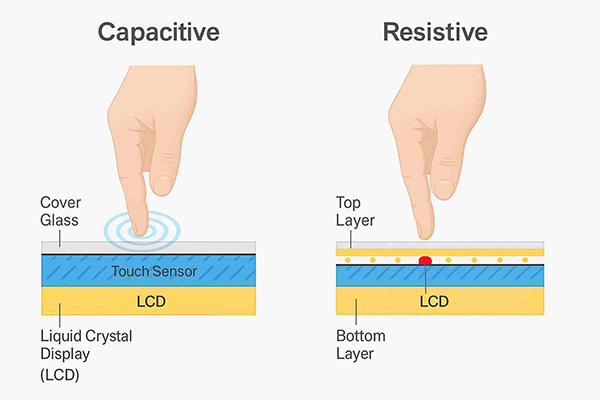

Deux couches de films ITO conducteurs, avec de minuscules points isolants entre elles, ne se touchent normalement pas ; lorsqu'ils sont pressés, les films supérieur et inférieur se touchent, formant un circuit conducteur. Le contrôleur calcule les coordonnées de pressage en fonction de la tension XY. Les écrans tactiles résistifs se déclinent en diverses variantes telles que quatre fils, cinq fils et huit fils. Les nombres représentent le nombre de composants du circuit connectés au contrôleur. Parmi eux, l'écran résistif à quatre fils est la solution la plus courante et la plus économique, tandis que l'écran résistif à cinq fils offre une durabilité et une précision supérieures grâce à la conception d'une tension constante au niveau de la couche inférieure.

La structure typique des écrans tactiles résistifs comprend : une couche inférieure en verre ou un substrat en verre organique, sur laquelle est appliquée une couche conductrice transparente (généralement de l'oxyde d'étain et d'indium ITO), une couche intermédiaire et une couche supérieure de revêtement en résine multicouche, la surface extérieure étant traitée par durcissement.

Qu'est-ce qu'un écran tactile capacitif ?

La couche superficielle de l'écran comporte une couche de condensateur ITO conductrice. Le corps humain a un faible courant biologique. Lorsqu'un doigt le touche, le corps humain et les électrodes de l'écran forment un condensateur de couplage. Les quatre électrodes de coin capturent la différence de courant pour calculer le point de contact.

La structure de base d'un écran tactile capacitif est constituée d'un panneau de verre composite à quatre couches. La couche la plus externe est un verre de protection renforcé chimiquement ou physiquement (avec une dureté de 6H, 7H, 8H ou plus), et la surface interne et la couche intermédiaire du verre sont chacune recouvertes d'une couche conductrice ITO.

Tableau de comparaison des fonctionnalités clés

Avantages des écrans résistifs

1. Peut être actionné par n’importe quel objet. Convient aux scénarios industriels avec des gants de protection ou des gants en caoutchouc.

2. Précision de positionnement extrêmement élevée, adaptée aux caisses enregistreuses, aux équipements industriels et aux instruments de dessin.

3. N'a pas peur de l'humidité ou de la légère vapeur d'eau. Le choix privilégié pour les équipements industriels extérieurs.

4. Prix bas, pilote simple et faible consommation d'énergie.

Inconvénients des écrans résistifs

1. Nécessite une pression forte, ce qui entraîne une mauvaise expérience de fonctionnement

2. La surface du film est sujette aux rayures et risque de mal fonctionner après une pression prolongée.

3. Ne prend pas en charge les gestes à plusieurs doigts et ne peut pas effectuer de zoom avant ou arrière

4. Mauvaise transmission de la lumière, entraînant une apparence floue de l'écran

Avantages de l'écran tactile capacitif

1. Fonctionnement tactile fluide avec une sensation agréable, prenant en charge les gestes multipoints

2. Surface en verre trempé anti-rayures, durable et résistante aux rayures

3. Écran transparent avec une meilleure perception des couleurs

4. Aucune usure physique, durée de vie plus longue pour les appareils numériques domestiques

Inconvénients des écrans capacitifs

1. Ne peut être utilisé qu'à mains nues ou avec un stylo capacitif dédié. Les gants ordinaires empêchent leur utilisation.

2. L'eau ou la condensation provoqueront des mouvements irréguliers et des contacts accidentels.

3. Les basses températures et les taches d'huile épaisses réduiront considérablement la sensibilité.

4. Plus coûteux et instable dans les environnements industriels humides.

Applications

Applications typiques des écrans tactiles résistifs

Les écrans tactiles résistifs, avec leur faible coût, leur flexibilité d'entrée et leurs fortes capacités anti-interférences, restent le choix préféré dans les scénarios suivants :

Équipement de contrôle industriel : L'environnement de l'usine est soumis à la poussière, à la contamination par les huiles et aux interférences électromagnétiques, et les opérateurs portent souvent des gants.

Systèmes de caisse enregistreuse POS : nécessitent des signatures au stylo et une utilisation avec des gants.

Matériel médical : Exigences élevées en matière de fiabilité et de propreté hygiénique

Systèmes de navigation automobile : les conducteurs peuvent utiliser des gants

Terminaux d'enquête publique : tels que les distributeurs automatiques de billets en libre-service, les distributeurs automatiques de billets, etc.

Équipement extérieur : exposé à des environnements difficiles tels que la poussière et l’humidité

Applications typiques des écrans tactiles capacitifs

Les écrans tactiles capacitifs, avec leurs avantages de toucher multipoint, de haute sensibilité et d'excellente qualité d'affichage, dominent les scénarios suivants :

Smartphones et tablettes : nécessitant des opérations gestuelles fluides et des expériences tactiles multipoints

Electronique grand public : appareils électroménagers intelligents, appareils portables

Interfaces homme-machine haut de gamme : des appareils qui nécessitent des expériences d'interaction modernes

Matériel médical : des scénarios qui nécessitent une saisie rapide et intuitive

Écrans tactiles : applications avec des exigences élevées en matière d'effets d'affichage

Tendances de développement futures

Écrans tactiles capacitifs, avec leur contrôle tactile multipoint, leur haute sensibilité et leurs excellents effets d'affichage, sont devenus la technologie dominante sur le marché de l'électronique grand public. Cependant,écrans tactiles résistifsconservent toujours une position irremplaçable dans des domaines spécifiques tels que le contrôle industriel, les équipements médicaux et les équipements publics.

Ces dernières années, le développement technologique a montré une tendance à l’intégration et à l’optimisation. Les écrans TFT capacitifs de qualité industrielle surmontent progressivement les défauts traditionnels tels que les interférences électromagnétiques, le brouillard d'eau et le fonctionnement avec des gants grâce à des algorithmes de contrôle tactile auto-développés et à une optimisation basée sur des scénarios. Dans le même temps, les écrans TFT résistifs améliorent également la durabilité et la précision grâce à des améliorations des matériaux et des processus.
