Quelle est la différence entre l'écran LCD graphique et l'écran LCD à segments ?

Dans l'électronique industrielle, les appareils grand public, les appareils automobiles et les équipements de mesure portables, les écrans LCD et les écrans LED sont les supports d'interaction homme-machine les plus courants. Parmi tous les types d'affichage courants, les écrans graphiques matriciels et les écrans à segments (également appelés écrans à code de segment) sont les deux solutions d'affichage bas et moyen de gamme les plus utilisées. Dans le domaine des écrans LCD, deux technologies fondamentales ont fait leurs preuves : les écrans à segments et les écrans graphiques matriciels. Bien que les deux servent à présenter des informations visuelles aux utilisateurs, ils fonctionnent selon des principes fondamentalement différents et excellent dans des applications totalement différentes.

Qu'est-ce qu'un affichage segmenté ?

Un affichage à segments est un dispositif d'affichage à structure fixe préfabriqué avec des électrodes de segments indépendantes sur l'écran. Sa structure interne est prédéfinie en fonction d'un contenu d'affichage fixe et la surface de l'écran est divisée en plusieurs segments d'affichage indépendants non réglables. La structure la plus courante est la structure à sept segments pour l'affichage numérique, et certains modèles personnalisés sont équipés de segments d'icônes fixes tels que la puissance de la batterie, la force du signal, les symboles de température et les indicateurs de fonction.

Le principe de fonctionnement des écrans à segments est beaucoup plus simple que celui des écrans matriciels. Le circuit de commande n'a besoin que d'entrer des signaux de niveau haut et bas pour des segments spécifiques. Lorsque l'électrode de segment correspondante est allumée, le segment est allumé pour former des nombres ou des symboles fixes ; lorsqu'il est éteint, il est caché.

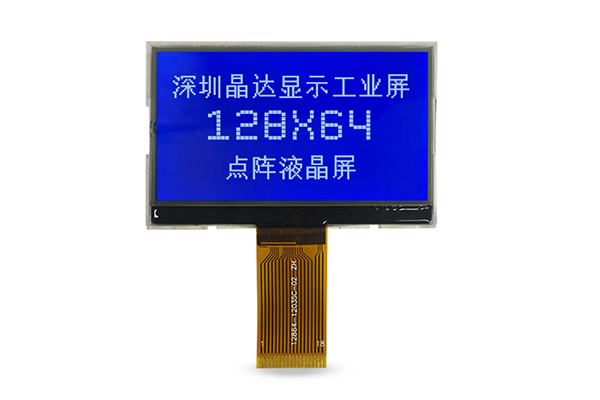

Qu'est-ce qu'un écran LCD graphique ?

Un écran LCD graphique est un dispositif d'affichage au niveau des pixels entièrement personnalisé composé d'une grille ordonnée d'unités de pixels indépendantes disposées en lignes et colonnes fixes. Chaque pixel de l'écran est contrôlé indépendamment par le circuit de pilotage, qui peut être activé ou désactivé individuellement sans être limité par des structures de caractères ou de segments fixes. Les spécifications de résolution courantes incluent 128 x 32, 128 x 64, 192 x 64, 128 x 128, 240 x 128 et d'autres modèles standard, couvrant les besoins de taille d'écran de petite et moyenne taille.

Le principe de fonctionnement de base est basé sur la technologie de pilotage par balayage matriciel. La puce d'affichage contrôle les circuits de lignes et de colonnes pour effectuer un balayage cyclique sur les points de pixel et ajuste l'état marche-arrêt et l'échelle de gris de chaque pixel en fonction des données d'affichage d'entrée.

Résumé de comparaison

Affichage des segments de paramètres Écran LCD graphique

Combinés aux différences ci-dessus en termes de performances, de coûts et de fonctions, les deux écrans ont des scénarios d'application complètement différenciés dans l'industrie. Une sélection précise peut maximiser les performances du produit et optimiser le contrôle des coûts.

1. Scénarios d'application typiques des écrans graphiques matriciels

Les écrans graphiques matriciels conviennent aux produits qui nécessitent une interaction homme-machine complexe, un contenu d'affichage diversifié et une expansion des itérations fonctionnelles. Les principaux scénarios d'application incluent des écrans tactiles de contrôle industriel, des instruments de test intelligents, des équipements de détection médicale, des terminaux de paiement POS, des collecteurs de données portables et des appareils domestiques intelligents de moyen et haut de gamme. Ces scénarios doivent afficher du texte multiligne, des menus complexes, des courbes de données et des icônes personnalisées, et nécessitent souvent de mettre à niveau les fonctions d'affichage avec une itération du produit, ce qui correspond exactement aux avantages d'affichage flexibles des écrans matriciels.

En outre, dans les écrans auxiliaires embarqués dans l'automobile, les équipements de surveillance environnementale et les terminaux intelligents nécessitant une mise à jour dynamique des données et un affichage graphique, les écrans graphiques matriciels sont également le choix courant, qui peuvent répondre aux exigences élevées de visualisation des produits et d'expérience interactive.

2. Scénarios d'application typiques des affichages de segments

Les affichages à segments sont principalement utilisés dans les équipements d'affichage à fonction d'affichage unique et à contenu fixe sensibles aux coûts. Les scénarios typiques incluent des appareils électroménagers tels que des chauffe-eau, des cuisinières à induction, des climatiseurs et des machines à laver, ainsi que des compteurs d'eau intelligents, des compteurs électriques, des compteurs de gaz, des télécommandes, des thermomètres électroniques et des instruments de mesure portables bas de gamme. Ces produits doivent uniquement afficher des nombres fixes, des icônes d'état simples et des valeurs de paramètres, sans interaction graphique complexe ni itération de fonctions, ce qui peut maximiser l'avantage en termes de coût et la stabilité des écrans de segments.

Parallèlement, dans les voyants d'équipement industriel, les dispositifs de détection de puissance et les équipements de surveillance de veille à long terme qui recherchent une faible consommation d'énergie et une durabilité élevée, les écrans à segments sont également la solution d'affichage préférée dans l'industrie.

Comment choisir le bon écran LCD monochrome ?

En bref, la différence essentielle entre les écrans graphiques matriciels et les affichages à segments réside dans la flexibilité de l'affichage et l'évolutivité structurelle. Les écrans LCD à segments s'appuient sur des structures de segments fixes, avec un faible coût, une faible consommation d'énergie, une stabilité élevée et des fonctions uniques, se concentrant sur des scénarios d'affichage de symboles numériques fixes et simples. Les écrans graphiques à matrice de points s'appuient sur un contrôle matriciel de pixels indépendant, avec un contenu d'affichage flexible et diversifié, une forte évolutivité et des consommations d'énergie légèrement plus élevées.
