Quelle est la différence entre un écran de port série et un écran TFT standard ?

Dans la conception de systèmes embarqués, l'automatisation industrielle, l'électronique grand public, les écrans d'affichage constituent le composant principal de l'interface homme-machine (IHM). Les ingénieurs et développeurs de produits sont souvent confrontés à une décision cruciale : choisir entre un écran de port série et un écran standard.Écran TFT. Bien que les deux fournissent une sortie visuelle pour les appareils électroniques, leurs mécanismes de fonctionnement internes, leurs interfaces matérielles, leur consommation de ressources, leurs difficultés de développement et leurs scénarios d'application diffèrent considérablement.

Qu'est-ce qu'un affichage de port série ?

Un écran de port série, souvent appelé « écran série intelligent », « IHM série » ou « écran TFT UART », est un module autonome qui intègre un panneau LCD TFT avec un contrôleur graphique dédié, une mémoire tampon de trame et une interface de communication série. Ces modules fonctionnent comme des sous-systèmes d'affichage complets, traitant les commandes graphiques reçues via une connexion série sans surcharger le microcontrôleur hôte. Ils prennent en charge les protocoles série courants, notamment UART, SPI et I2C, permettant la transmission de données et d'instructions via seulement quelques fils de signal.

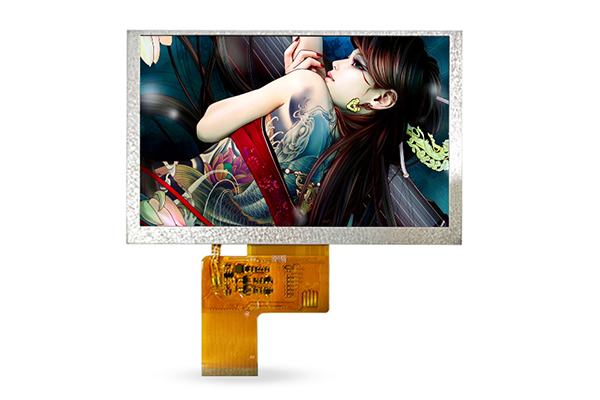

Qu'est-ce qu'un écran TFT standard ?

Un écran TFT (Thin Film Transistor) standard est un écran nu matériel pur basé sur la technologie d'imagerie LCD TFT traditionnelle. Il s'agit d'un composant d'affichage non intelligent, sans système de contrôle indépendant ni micrologiciel de pilote intégré. StandardÉcrans TFTcomptez entièrement sur des contrôleurs principaux externes pour effectuer tous les travaux liés à l'affichage, y compris le calcul des données de pixels, le stockage dans la mémoire tampon d'image, le rafraîchissement de l'écran et l'étalonnage des couleurs.

Principales différences techniques entre l'affichage du port série et l'affichage TFT standard

Les écarts techniques entre les deux types d'affichage concernent les interfaces matérielles, l'occupation des ressources du contrôleur, la difficulté de conduite, l'efficacité de la transmission et la stabilité du système. Ces différences techniques constituent la base essentielle de la sélection des projets et affectent directement les cycles de développement des produits et les performances opérationnelles.

1. Interface matérielle et complexité du câblage

Les écrans à port série présentent un câblage matériel extrêmement simplifié, ce qui constitue l'un de leurs avantages les plus importants. La plupart des modules d'affichage série ne nécessitent que 3 à 4 fils pour un fonctionnement normal : alimentation, fil de terre et fils de signal de communication série. Les écrans série basés sur UART n'ont besoin que de broches TX et RX pour la transmission de données ; Les écrans série SPI et I2C complètent également la communication via un nombre minimal de broches. Ce nombre de broches ultra-faible réduit considérablement les difficultés de disposition des circuits imprimés, économise de l'espace sur la carte et évite les problèmes complexes de routage de câblage.

2. Occupation des ressources du contrôleur principal

Les écrans du port série sont conçus pour une faible consommation d'énergie et une faible occupation des ressources. Étant donné que le module d'affichage intègre une unité de traitement graphique indépendante et un tampon d'image, tous les travaux de rendu des pixels, de mise en cache des données et de rafraîchissement de l'écran sont effectués par la propre puce de l'écran. Le MCU hôte n'a besoin que d'envoyer des commandes de contrôle simples à basse fréquence, avec presque aucune occupation de ressources CPU.

Les écrans TFT standard consomment énormément de ressources du contrôleur principal. Sans capacités de mise en cache et de traitement indépendantes, toutes les données de trame doivent être calculées, stockées et sorties par le processeur hôte. Le contrôleur principal doit actualiser en permanence les données de pixels, occuper une RAM de grande capacité pour le stockage dans la mémoire tampon de trame et maintenir une sortie de signal haute fréquence.

3. Difficulté et cycle de développement de la conduite

Le seuil de développement des écrans de port série est extrêmement bas. Les fabricants fournissent des protocoles de communication série complets et matures, des jeux de commandes universels et des outils de débogage informatique supérieurs. Les développeurs n'ont pas besoin de comprendre les principes sous-jacents de pilotage de l'écran LCD, la logique de synchronisation des pixels ou les algorithmes de rendu graphique. Il leur suffit d'appeler des commandes série simples pour réaliser des fonctions telles que l'affichage de texte, la commutation d'images, la lecture d'animations et le contrôle tactile.

StandardÉcrans TFTnécessitent des capacités de développement professionnelles intégrées et des cycles de développement plus longs. Les développeurs doivent écrire le code du pilote sous-jacent à partir de zéro, configurer les paramètres de synchronisation de l'écran, déboguer l'étalonnage des couleurs, créer une logique de gestion du tampon de trame et optimiser la fluidité du rafraîchissement de l'écran. Différentes tailles et modèles d'écrans TFT ont des paramètres de synchronisation et des exigences de pilote différents, ce qui entraîne une mauvaise compatibilité.

4. Vitesse de transmission des données et performances de rafraîchissement

Limités par la bande passante du protocole de communication série, le taux de rafraîchissement et la vitesse de transmission des données des écrans du port série sont relativement faibles. Les écrans série UART ont la bande passante la plus faible, adaptée aux scénarios d'affichage statique et de mise à jour à basse fréquence ; Les écrans série SPI ont amélioré leur vitesse, mais ne peuvent toujours pas prendre en charge l'actualisation en temps réel en plein écran haute définition.

Les écrans TFT standard adoptent des interfaces MIPI/RVB parallèles ou à grande vitesse avec une bande passante de transmission de données ultra-élevée, prenant en charge un rafraîchissement d'écran haute résolution et à fréquence d'images élevée. Ils peuvent afficher en douceur des images haute définition 1080P, des vidéos dynamiques et des effets d'animation complexes sans bégaiement.

5. Stabilité du système

Les écrans du port série ont une stabilité du système exceptionnelle. La conception intégrée du module d'affichage réduit les liaisons de circuits externes et le câblage série simple évite efficacement les interférences de signal et les problèmes de défaillance de ligne causés par un câblage parallèle complexe.

Les écrans TFT standard ont une stabilité du système relativement médiocre. Les lignes de signaux parallèles complexes sont sensibles aux interférences électromagnétiques externes, entraînant un scintillement de l'écran, une distorsion des couleurs et un bruit de flocon de neige.

StandardÉcrans TFToffrent des performances maximales, une flexibilité de résolution et un contrôle au niveau des pixels au prix d'une complexité de développement accrue, d'un nombre de broches plus élevé et d'exigences plus élevées envers le processeur hôte. Ils constituent le bon choix pour les applications hautes performances, les exigences graphiques personnalisées et les projets où chaque aspect de l'affichage doit être étroitement contrôlé.

Les écrans de port série donnent la priorité à la facilité d'utilisation, au développement rapide et à une consommation minimale des ressources de l'hôte, au prix d'une bande passante réduite et de limitations de résolution. Ils excellent dans les applications IHM industrielles, le prototypage, les systèmes à ressources limitées et les projets où les délais de mise sur le marché sont limités.

est critique.
