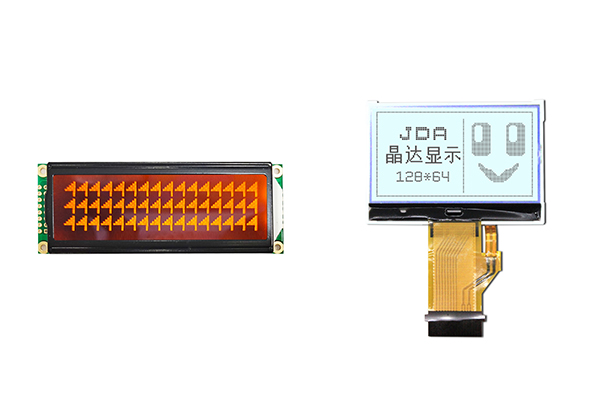

Quels sont les avantages de l’écran LCD COG et de l’écran LCD COB ?

À mesure que les appareils électroniques deviennent de plus en plus petits, plus intelligents et plus économes en énergie, les technologies d'affichage doivent évoluer pour répondre aux demandes croissantes des applications modernes. Parmi les technologies LCD monochromes les plus utilisées figurent l’affichage COG (Chip On Glass) et l’affichage COB (Chip On Board). Les deux technologies se sont imposées comme des solutions fiables dans les applications industrielles, médicales, grand public et d’appareils intelligents. En tant que professionnelFabricant d'écran LCD, Jingda Display possède une riche expérience de fabrication dans la personnalisation de l'affichage COG et de l'affichage COB, fournissant des produits d'affichage de haute fiabilité aux clients mondiaux de plusieurs secteurs.

Qu'est-ce que l'écran LCD COG ?

Un écran COG (Chip On Glass) est un module LCD dans lequel le circuit intégré pilote est directement collé sur le substrat en verre du panneau LCD. Cela élimine le besoin d'un PCB séparé pour monter la puce du contrôleur. La technologie permet une conception plus compacte tout en réduisant le nombre de composants utilisés dans l'ensemble d'affichage.

Structure d'un affichage COG, un affichage COG typique se compose de :

1. Panneau de verre LCD

2. Driver IC monté directement sur le verre

3.Circuit imprimé flexible (FPC)

4.Polariseurs

5. Système de rétroéclairage (en option)

Le contrôleur étant intégré directement sur le verre, l'ensemble du module devient plus fin, plus léger et plus compact.

Les avantages deAffichage du COG

L'affichage 1.COG est devenu la solution privilégiée pour les produits électroniques compacts haut de gamme en raison de sa conception ultra-mince, de sa haute stabilité, de ses excellentes performances d'affichage et de ses avantages en termes de coûts à long terme dans la production de masse. L'écran Jingda optimise le processus de liaison ACF et la technologie d'alignement des fils d'or de l'écran COG, améliorant encore le rendement et l'adaptabilité environnementale des produits, rendant l'écran COG plus compétitif dans les scénarios d'affichage de haute précision.

2. Le plus grand avantage de l’affichage COG est sa structure hautement intégrée. En fixant directement la puce IC au substrat en verre, cela supprime la structure empilée des cartes PCB et des connecteurs, réduisant ainsi considérablement l'épaisseur globale et la largeur des bordures du module d'affichage. Par rapport aux modules d'affichage COB traditionnels, l'épaisseur de l'affichage COG peut être réduite de 30 à 50 % et la conception à cadre étroit peut être réalisée sur le périphérique de l'écran, ce qui améliore efficacement le rapport écran/corps de l'équipement terminal. Cet avantage est irremplaçable pour les produits électroniques portables et miniaturisés avec des limites d'encombrement strictes.

3. Le chemin de transmission du signal de l'affichage COG est extrêmement court. Le circuit intégré pilote est directement connecté à l'électrode de verre, évitant ainsi l'atténuation du signal, le retard et les interférences électromagnétiques causées par la transmission longue distance des circuits PCB et des câbles flexibles. Cela permet à l'affichage COG de présenter une luminosité d'écran plus uniforme, une plus grande précision de réduction des couleurs et des détails d'image plus clairs. Surtout pour les écrans LCD haute résolution de petite taille, l'emballage COG élimine efficacement les problèmes d'affichage tels que les images fantômes, la dominante de couleur et les bords flous. De plus, la structure intégrée de l'écran COG réduit les points de connexion mécaniques et les points de soudure, réduisant ainsi considérablement le taux de défaillance dû à un mauvais contact causé par les vibrations, les changements de température et la friction mécanique, et améliorant considérablement la stabilité de fonctionnement à long terme de l'écran.

Qu'est-ce qu'un écran COB ?

L'affichage LCD COB, à savoir l'affichage Chip on Board, est un processus d'emballage traditionnel et mature. Sa fonction principale consiste à monter la puce IC pilote sur une carte de circuit imprimé dédiée, à compléter la conduction du circuit par soudure et encapsulation, puis à connecter la carte PCB à l'écran en verre LCD via des connecteurs flexibles. Un écran COB (Chip On Board) fait référence à un module LCD dans lequel le circuit intégré du pilote est monté directement sur une carte de circuit imprimé (PCB) et protégé par une résine époxy. La technologie COB est utilisée dans l'industrie LCD depuis des décennies et reste une solution très fiable.

L'avantage de l'écran LCD COG

1. Différent du positionnement de haute précision et ultra-mince de l'écran COG, l'écran LCD COB repose sur son processus simple, sa forte évolutivité, sa maintenance pratique et son faible coût de personnalisation en petits lots, occupant une position irremplaçable dans le contrôle industriel, les appareils électroménagers et les équipements d'affichage de grande taille. Il s'agit d'une solution d'emballage d'affichage rentable et hautement adaptable pour les scénarios d'affichage moyen et bas de gamme et les équipements non limités en espace.

2. Le processus de production de l'écran LCD COB est mature et simple, avec de faibles exigences en matière d'équipement de production et de technologie de processus. La puce IC est montée sur la carte PCB grâce à la technologie traditionnelle de soudure et d'encapsulation, et la modification ultérieure du circuit et le débogage des paramètres sont plus flexibles. Pour les produits d'affichage personnalisés en petits lots et les étapes de développement de prototypes de nouveaux produits, l'affichage COB peut rapidement terminer la production d'échantillons et l'ajustement du schéma, avec un cycle de livraison court et un faible coût de débogage.

3. La structure de la carte PCB de l'affichage COB peut être étendue librement en fonction des exigences du produit, ce qui est pratique pour intégrer des circuits plus fonctionnels tels que le contrôle tactile, le réglage du rétroéclairage et la commutation du signal sur la carte. Il présente une forte compatibilité avec les modules d'affichage multifonctionnels et de grande taille. En termes de dissipation thermique, le substrat PCB a une plus grande zone de dissipation thermique et de meilleures performances de conduction thermique.

Pourquoi choisir l'affichage Jingda ?

Jingda Display est un fabricant d'écrans LCD de confiance spécialisé dans les solutions d'affichage personnalisées pour les clients mondiaux.

Les avantages de travailler avec l'affichage Jingda incluent :

1.Plus de 10 ans d'expérience dans la fabrication d'écrans LCD

2. Assistance technique professionnelle

3. Développement d'affichage COG personnalisé

4. Solutions d'affichage COB personnalisées

5. Services de prototypage rapides

6. Prix d’usine compétitifs.

7. Contrôle de qualité strict

8.Support technique mondial

Que les clients aient besoin d'un écran COG compact pour les appareils intelligents ou d'un écran COB robuste pour les applications industrielles, l'écran Jingda propose des solutions fiables et rentables adaptées aux exigences spécifiques du projet.
