Qu'est-ce qu'un affichage de port série et pourquoi devient-il essentiel pour les systèmes embarqués modernes
Dans les systèmes embarqués modernes, les interfaces utilisateur doivent être efficaces, réactives et faciles à intégrer. UNSAffichage du port sérieest devenue une solution de plus en plus populaire auprès des ingénieurs et des fabricants car elle simplifie la communication entre les microcontrôleurs et les modules d'affichage tout en réduisant la complexité du développement.
Ce guide complet explore ce qu'est un écran de port série, comment il fonctionne et pourquoi il est largement utilisé dans les équipements industriels, les appareils intelligents, les instruments médicaux et les applications IoT. Nous expliquons également son architecture, ses protocoles de communication, ses avantages et ses conseils d'intégration. De plus, nous fournissons des tableaux comparatifs, des directives de mise en œuvre et des réponses aux questions fréquemment posées.
Si vous concevez un périphérique intégré et souhaitez une solution d'affichage fiable, cet article vous aidera à comprendre comment un affichage sur port série deJingdapeut rationaliser le développement et améliorer l’expérience utilisateur.
Table des matières
- 1. Qu'est-ce qu'un affichage de port série ?
- 2. Comment fonctionne un affichage de port série ?
- 3. Pourquoi les affichages de port série sont-ils populaires dans les systèmes embarqués ?
- 4. Composants clés d'un système d'affichage de port série
- 5. Protocoles de communication série utilisés dans les écrans
- 6. Avantages de l'utilisation d'un affichage de port série
- 7. Affichage du port série par rapport à l'interface LCD traditionnelle
- 8. Scénarios d'application des écrans de port série
- 9. Comment intégrer un affichage de port série dans votre projet
- 10. Meilleures pratiques pour choisir un affichage de port série
- 11. Tendances futures de la technologie d'affichage des ports série
- 12. Questions fréquemment posées
1. Qu'est-ce qu'un affichage de port série ?

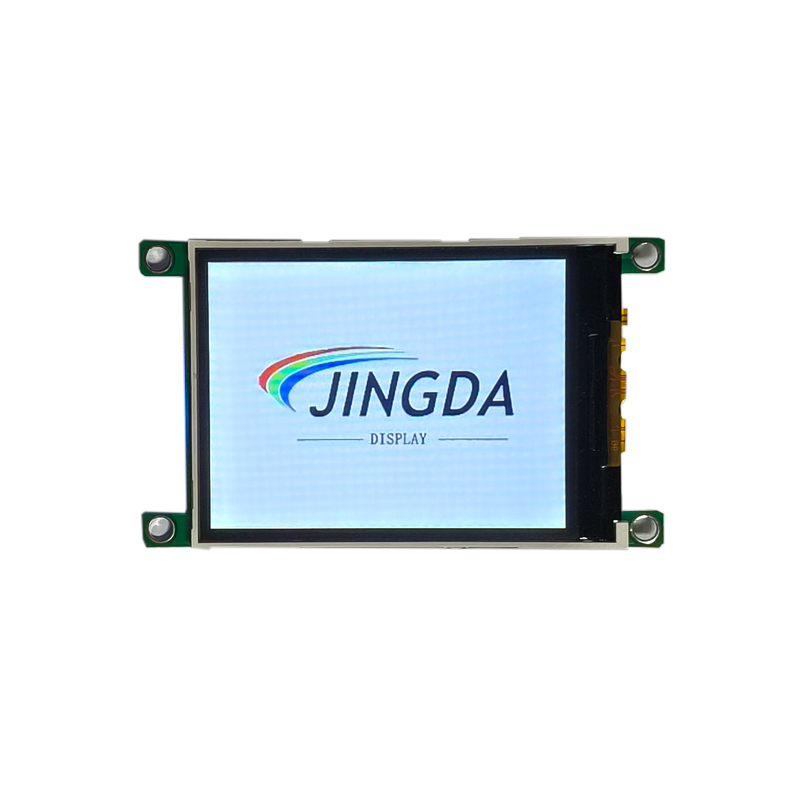

A Affichage du port sérieest un type de module d'affichage qui communique avec un contrôleur hôte via une interface de communication série telle que UART, RS232 ou série TTL. Au lieu de contrôler directement les pixels ou les pilotes d'affichage complexes, les développeurs envoient des commandes ou des données simples via l'interface série pour afficher du texte, des graphiques ou des éléments d'interface utilisateur.
Cette architecture réduit considérablement la charge de travail du microcontrôleur principal car le module d'affichage lui-même contient un processeur intégré chargé du rendu graphique et de la gestion de l'interface.
Les modules d'affichage série typiques comprennent :
- Écrans série TFT
- Écrans LCD UART
- Écrans industriels RS232
- Afficheurs série HMI
Des fabricants tels queJingdafournir des solutions d'affichage série de qualité industrielle qui simplifient le développement d'interfaces homme-machine (IHM).
2. Comment fonctionne un affichage de port série ?
Un affichage sur port série fonctionne à l'aide d'un flux de communication simple entre le contrôleur hôte et le module d'affichage.
Processus de travail de base
- Le microcontrôleur hôte envoie des commandes via UART ou une interface série.
- Le module d'affichage reçoit la commande.
- Le processeur interne interprète la commande.
- L'affichage restitue le texte, les images ou les composants de l'interface utilisateur.
Au lieu de gérer les opérations au niveau des pixels, le système hôte envoie uniquement des instructions telles que :
- Afficher le texte
- Changer de page d'interface utilisateur
- Mettre à jour la valeur du capteur
- Animation de déclenchement
Cette approche réduit considérablement la complexité du micrologiciel et améliore la fiabilité du système.
3. Pourquoi les affichages de port série sont-ils populaires dans les systèmes embarqués ?
Les concepteurs de systèmes embarqués sont souvent confrontés à des contraintes strictes en termes de puissance de traitement, de temps de développement et de stabilité du système. Les écrans de port série offrent une solution pratique à ces défis.
Principales raisons de popularité
- Consommation minimale de ressources MCU
- Contrôle simple basé sur des commandes
- Développement rapide de l'interface utilisateur
- Coût de développement réduit
- Complexité réduite du micrologiciel
En raison de ces avantages, les modules d'affichage série sont largement utilisés dans les équipements industriels, l'électronique grand public et les appareils intelligents.
4. Composants clés d'un système d'affichage de port série
Un système d'affichage de port série typique se compose de plusieurs composants matériels et logiciels clés.
| Composant | Description |
|---|---|
| Microcontrôleur (MCU) | Contrôleur système principal qui envoie des commandes série |
| Interface série | Canal de communication UART, RS232 ou TTL |
| Contrôleur d'affichage | Processeur intégré à l'intérieur du module d'affichage |
| Panneau TFT/LCD | L'écran de sortie visuelle |
| Bibliothèque de micrologiciel/interface utilisateur | Logiciel utilisé pour concevoir des dispositions d'interface |
Les écrans modernes incluent souvent un stockage intégré pour les polices, les images et les modèles d'interface utilisateur.
5. Protocoles de communication série utilisés dans les écrans
Les écrans de port série s'appuient généralement sur plusieurs protocoles de communication en fonction de l'application.
Protocoles communs
- UART
- RS232
- RS485
- Série TTL
| Protocole | Distance | Utilisation typique |
|---|---|---|
| UART | Court | Appareils embarqués |
| RS232 | Moyen | Systèmes de contrôle industriels |
| RS485 | Long | Automatisation d'usine |
| Durée de vie | Court | Cartes de développement de microcontrôleurs |
Le choix du protocole dépend de la distance de communication, de la tolérance au bruit et de l'architecture du système.
6. Avantages de l'utilisation d'un affichage de port série
Les écrans à port série offrent plusieurs avantages techniques et commerciaux par rapport aux interfaces d'affichage traditionnelles.
Avantages techniques
- Faible utilisation du processeur
- Protocole de commande simple
- Complexité de câblage réduite
- Traitement graphique intégré
- Stabilité améliorée du système
Avantages du développement
- Cycle de développement plus court
- Moins de codage du firmware
- Personnalisation facile de l'interface utilisateur
- Coût d’ingénierie réduit
Cela rend les écrans en série idéaux à la fois pour les startups et le développement de produits industriels à grande échelle.
7. Affichage du port série par rapport à l'interface LCD traditionnelle
| Fonctionnalité | Affichage du port série | Interface LCD traditionnelle |
|---|---|---|
| Méthode de contrôle | Basé sur des commandes | Contrôle au niveau des pixels |
| Charge du MCU | Faible | Haut |
| Temps de développement | Court | Long |
| Complexité matérielle | Faible | Haut |
| Flexibilité de l'interface utilisateur | Haut | Cela dépend du MCU |
Comme le montre le tableau, les écrans série simplifient considérablement le développement tout en conservant d'excellentes capacités d'interface.
8. Scénarios d'application des écrans de port série
Les écrans à port série sont utilisés dans de nombreux secteurs en raison de leur flexibilité et de leur fiabilité.
Applications courantes
- Équipement d'automatisation industrielle
- Panneaux de contrôle pour maison intelligente
- Dispositifs médicaux
- Instruments de test
- Systèmes de surveillance de l'énergie
- Appareils IoT
- Distributeurs automatiques commerciaux
Ces applications nécessitent une communication stable, des mises à jour faciles de l’interface utilisateur et un fonctionnement fiable à long terme.
9. Comment intégrer un affichage de port série dans votre projet
L'intégration d'un écran de port série est relativement simple.
Étapes d'intégration typiques
- Sélectionnez la taille et la résolution de l'affichage
- Connectez l'interface série au MCU
- Configurer le débit en bauds et les paramètres de communication
- Concevoir l'interface utilisateur
- Envoyer des commandes pour contrôler l'affichage
La plupart des fabricants proposent des outils de configuration qui permettent aux ingénieurs de concevoir visuellement l'interface avant le déploiement.
10. Meilleures pratiques pour choisir un affichage de port série
La sélection du bon module d'affichage est essentielle pour les performances du produit et sa fiabilité à long terme.
Facteurs à considérer
- Résolution d'affichage
- Capacité tactile
- Protocole de communication
- Température de fonctionnement
- Certification industrielle
- Assistance logicielle
Travailler avec des fabricants expérimentés tels queJingdagarantit la compatibilité, la fiabilité et un support technique professionnel.
11. Tendances futures de la technologie d'affichage des ports série
À mesure que les systèmes embarqués évoluent, la technologie d'affichage série continue de s'améliorer dans plusieurs domaines.
Tendances émergentes
- Panneaux TFT de plus haute résolution
- Contrôleurs tactiles intégrés
- Outils de conception d'interface utilisateur améliorés
- Connectivité IoT et cloud
- Interfaces d'appareils compatibles avec l'IA
Ces innovations élargiront encore le rôle des écrans de port série dans les appareils intelligents et l’automatisation industrielle.
12. Questions fréquemment posées
Quel est l'objectif principal d'un écran de port série ?
Son objectif principal est de simplifier la communication entre un microcontrôleur et un écran en utilisant des commandes série plutôt qu'une programmation graphique complexe.
Les écrans à port série nécessitent-ils des microcontrôleurs puissants ?
Non. L’un des plus grands avantages est qu’ils réduisent les besoins de traitement du MCU, car le module d’affichage gère le traitement graphique en interne.
Les écrans série sont-ils adaptés aux environnements industriels ?
Oui. De nombreux appareils industriels utilisent des protocoles de communication série tels que RS232 et RS485, ce qui rend les écrans série hautement compatibles avec les systèmes de contrôle industriels.
Les écrans du port série peuvent-ils prendre en charge les écrans tactiles ?
Oui. De nombreux modules d'affichage série modernes incluent une fonctionnalité tactile capacitive ou résistive, permettant des interfaces utilisateur interactives.
Est-il difficile de développer des interfaces utilisateur pour les écrans série ?
La plupart des fabricants proposent des outils d'interface utilisateur graphique qui permettent aux ingénieurs de concevoir des interfaces rapidement sans codage approfondi.
Conclusion
Un écran de port série offre une solution puissante mais simple pour la conception d'interfaces de systèmes embarqués. En confiant le traitement graphique au module d'affichage, les ingénieurs peuvent se concentrer sur les fonctionnalités de base du système tout en fournissant des interfaces utilisateur professionnelles et réactives.
Avec des avantages tels qu'une faible complexité de développement, une communication fiable et une intégration rapide, les écrans série deviennent un choix standard pour les appareils modernes. Choisir un fabricant de confiance commeJingdagarantit un matériel de haute qualité, des performances stables et un support technique professionnel.
Si vous développez des produits intégrés et souhaitez améliorer l'interface de votre appareil tout en réduisant la charge de travail de développement, l'exploration de solutions d'affichage série avancées est un pas en avant judicieux.
Pour des modules d'affichage professionnels, une assistance technique et des solutions personnalisées, n'hésitez pas àContactez-nous.
