Quel est le principe de fonctionnement de l’affichage LCD à segments ?

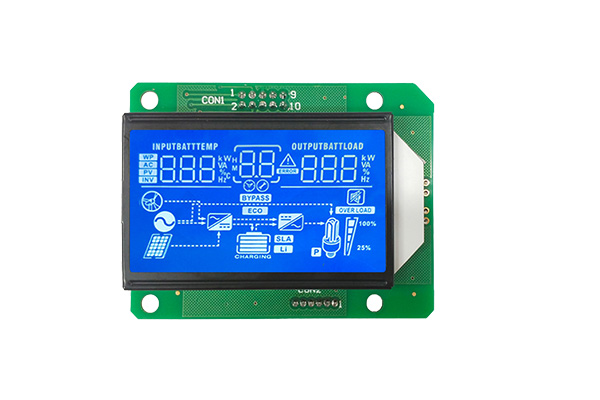

Leécran LCD segmentéest un type d'écran LCD utilisé pour afficher des informations simples telles que des chiffres, des lettres et des symboles. Ses fonctionnalités incluent :

Contenu d'affichage fixe :Chaque pixel correspond à un contenu d'affichage fixe et ne peut être modifié à volonté.

Structure simple :Composé de substrats de verre supérieur et inférieur, de matériaux à cristaux liquides et d'électrodes, à faible coût.

Faible consommation d'énergie :Il ne nécessite qu'un faible courant pour fonctionner et sa consommation d'énergie est extrêmement faible.

Largement appliqué :Il est souvent utilisé dans des produits tels que les instruments automobiles, les balances électroniques et les montres.

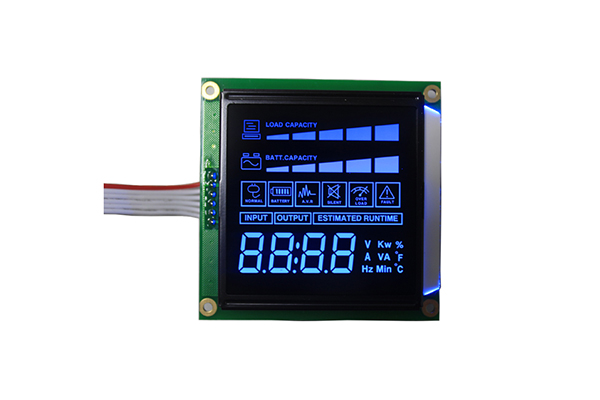

1. Structure de base

L'écran LCD segmenté se compose principalement des éléments suivants :

1) Films polarisants (un supérieur et un inférieur) : Les directions de polarisation de ces deux films polarisants sont perpendiculaires l'une à l'autre (par exemple, le film supérieur est dans le sens vertical et le film inférieur est dans le sens horizontal).

2) Substrat en verre (une pièce en haut et en bas) : porte des électrodes ITO transparentes.

3) Électrode transparente :

A. Électrode commune : Située sur l’une des pièces de verre, elle est partagée par l’ensemble de l’écran.

B. Électrodes segmentées : Situées sur un autre morceau de verre, elles sont gravées dans la forme fixe que nous souhaitons afficher, comme chaque trait du chiffre « 8 ». Un caractère « 8 » est généralement composé de 7 segments (7 électrodes indépendantes).

4) Matériau à cristaux liquides : remplit le petit espace entre deux morceaux de verre.

5) Panneau/réflecteur de rétroéclairage : situé sur la couche inférieure, il fournit la source de lumière. L'écran à code segment lui-même n'émet pas de lumière et n'est visible que par rétroéclairage ou par réflexion de la lumière ambiante.

2. Mode d'entraînement : entraînement CA CA

L'écran LCD ne peut pas être soumis au courant continu pendant une longue période, sinon cela endommagerait la structure de l'écran LCD.

Par conséquent, l'affichage du code de segment utilise un variateur CA (généralement 1-100 Hz)

Les méthodes de conduite comprennent :

A. Lecteur statique : contraste élevé, mais avec plusieurs broches.

B. Entraînement dynamique (1/2, 1/3, 1/4 Duty, etc.) : couramment utilisé, réduisant le nombre de broches.

Résumé des principes

Le principe de fonctionnement d'un écran LCD à segments peut être résumé comme suit : en contrôlant la tension entre les électrodes (segments) d'une forme spécifique, la disposition des molécules de cristaux liquides dans la zone correspondante peut être modifiée, permettant sélectivement au rétroéclairage de passer ou non, affichant des nombres, des symboles ou des motifs fixes.

L'écran de code de segment est un affichage matriciel non matriciel qui utilise des molécules de cristaux liquides pour modifier le chemin optique avec la tension, pilote des électrodes spécifiques via CA et affiche les segments noirs correspondants, formant ainsi des nombres ou des symboles.
