Quelle est la différence entre l’écran LCD graphique et l’écran LCD à segments ?
2025-11-12

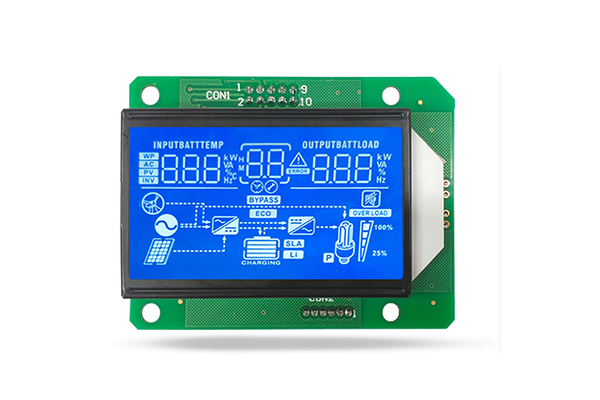

Écran LCD à segments: LCD qui affiche du contenu fixe tel que des chiffres, des symboles, des unités, etc. à travers des « segments » préconçus. Chaque « segment » est une électrode indépendante. Il ne peut être utilisé que pour un simple affichage de chiffres et de caractères.

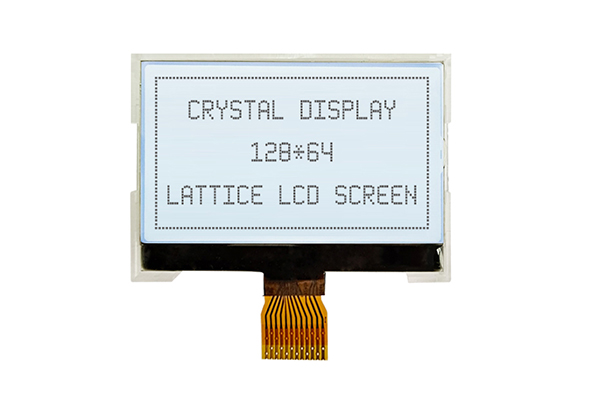

Écran LCD graphique: Une matrice composée d'un grand nombre de pixels indépendants (Dots) pouvant afficher n'importe quel texte, graphique ou image. Les pixels sont généralement contrôlés de manière à piloter des lignes et des colonnes. Par exemple, un écran LCD matriciel de 128 x 64 points comporte 64 points verticalement et 128 points horizontalement, pour un total de 128 x 64 points. Comme le montre la figure ci-dessous.
Le principe d'affichage de l'écran LCD à segments et de l'écran LCD graphique
| Article |
Écran LCD à segments |
Écran LCD graphique |
| Principe |
La zone conductrice du segment fixe apparaît après avoir été électrifiée, par exemple, « 8 » est composé de 7 segments. |
Matrice de pixels formée par l'intersection de plusieurs lignes et colonnes, chaque point peut être contrôlé individuellement. |
| Instruction |
Le nombre d'électrodes de commande est faible |
Un circuit intégré de pilote de ligne et de colonne est nécessaire |
| Méthode de conduite |
Entraînement statique ou multiplexage simple |
Pilote d'analyse dynamique des lignes et des colonnes |
Applications typiques
Écran LCD à segments : balances électroniques, horloges, calculatrices, panneaux d'appareils électroménagers, tableaux de bord
Écran LCD graphique : équipements de contrôle industriel, équipements médicaux, machines POS, instruments de mesure, écrans embarqués, interfaces de menu chinois, etc.
Comment choisir l'affichage segmenté et l'affichage graphique ?
Cela dépend des exigences de votre projet :
Sélectionl'écran LCD du code segment :
1. Le contenu affiché est fixe et limité (comme des chiffres, quelques mots ou des ICÔNES).
2. Extrêmement sensible aux coûts et nécessitant une production à grande échelle.
3. Il a des exigences extrêmement élevées en matière de consommation d'énergie et l'appareil doit être alimenté par la batterie pendant une longue période.
4. Il n’est pas nécessaire d’afficher des caractères chinois ou des graphiques complexes.
Sélection de l'écran LCD graphique :
1. Il est nécessaire d'afficher des caractères chinois, des chaînes variables, des graphiques dynamiques ou des animations
2. Le contenu affiché doit changer fréquemment en fonction des opérations de l'utilisateur ou des entrées externes
3. Il existe des exigences concernant l’attrait esthétique et l’interactivité de l’interface utilisateur.
Si vous recherchez un écran LCD à segments et un écran LCD à points graphiques pour votre projet, veuillez contacter l'équipe de JDA. Bienvenue pour visiter notre site officiel:www.jda-display.com
