Introduction au processus de stratification d'écran tactile et au processus de stratification complet

Processus de stratification d'écran tactile

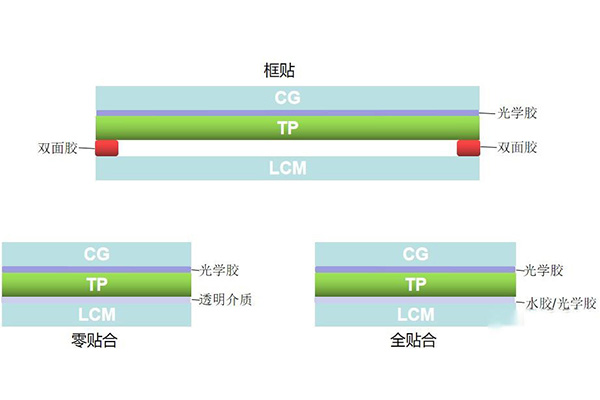

À partir de la structure de l’écran, nous divisons grossièrement l’écran en trois parties. De haut en bas se trouvent le verre de protection, le TP et l'écran d'affichage, et ces trois parties doivent être collées.

Il existe trois types de processus de stratification, à savoir le laminage sur cadre, le laminage zéro et la technologie de laminage complet.

Le premier est le laminage du cadre

Stratification du cadre : également connue sous le nom de montage par colle, est le type de montage le plus courant. Adhésif double face sur les quatre côtés entre l'écran tactile et l'écran (faible difficulté et coût). Puisqu'il existe une couche d'air entre l'écran et l'écran tactile collée à l'aide d'un ruban adhésif double face, cette couche d'air compromettra l'effet d'affichage une fois la lumière réfractée.

Le deuxième est zéro stratification

Zéro stratification : la méthode de stratification se situe entre la stratification complète et la stratification du cadre. Il remplit principalement le milieu transparent non adhésif entre le TP et l'écran d'affichage avec un indice de réfraction équivalent à celui du verre.

D'une part, il n'y a aucun espace entre le verre et l'écran d'affichage, ce qui réduit la réflexion diffuse et améliore l'effet d'affichage ; d'autre part, parce qu'il est non collant, il est facile à assembler et à entretenir.

Le troisième est la technologie de stratification complète

Technologie de laminage complet : Adhésion transparente entre l'écran tactile et l'écran à l'aide de colle ou de colle optique. Très probablement en prenant le LOCA comme support, en stratifiant les CG, TP, LCM ensemble sous forme de soudure. Son noyau est constitué de matériaux adhésifs pour le laminage complet et d'équipements pour le laminage complet (y compris la technologie des processus, etc.). Actuellement, les principaux matériaux de stratification sur le marché sont la colle à l'eau UV et le film OCA, ainsi que la colle à l'eau OCR importée et coûteuse.

La stratification complète peut fournir un meilleur effet d'affichage optique et un design ultra fin. Il peut également éliminer l’air entre l’écran pour réduire la lumière réfléchie entre les panneaux et le verre, de manière à améliorer l’effet d’affichage de l’écran, obtenant ainsi l’effet de la lumière du soleil lisible. De plus, nous devons apprendre la classification du processus de laminage complet :

1. Colle OCA

Adhésif spécial utilisé pour coller des composants optiques transparents (tels que des lentilles, etc.). Il est incolore et transparent, a une transmission lumineuse de plus de 90 %, a une bonne force de liaison, peut être durci à température ambiante ou moyenne et présente un faible retrait de durcissement. Caractéristiques. Actuellement, il est principalement adapté au montage de produits de petites dimensions. Les avantages de ce procédé technique sont une efficacité de production élevée, une épaisseur uniforme, aucun problème de débordement de colle et une zone de liaison contrôlable. Aucun problème de corrosion et entretien facile.

Colle à l'eau 2.LOCA

Colle liquide optiquement transparente. Français : l'adhésif optique liquide transparent est un adhésif spécial principalement utilisé pour coller des composants optiques transparents. Incolore et transparent, avec une transmission lumineuse supérieure à 98 % et une bonne force de liaison. Il peut être durci dans des conditions de température normales ou moyennes et présente les caractéristiques d'un faible retrait de durcissement et d'une résistance au jaunissement. Convient principalement aux raccords de grande taille. Les avantages de cette technologie sont qu’elle peut coller des matériaux à surface incurvée ou inégale, qu’elle n’est pas sensible à l’épaisseur de l’encre, qu’elle est facile à retravailler et qu’elle a un coût inférieur à celui de l’OCA.
