Quelles sont les caractéristiques de fonctionnement et les méthodes de conduite des écrans d’affichage LCD couleur TFT ?

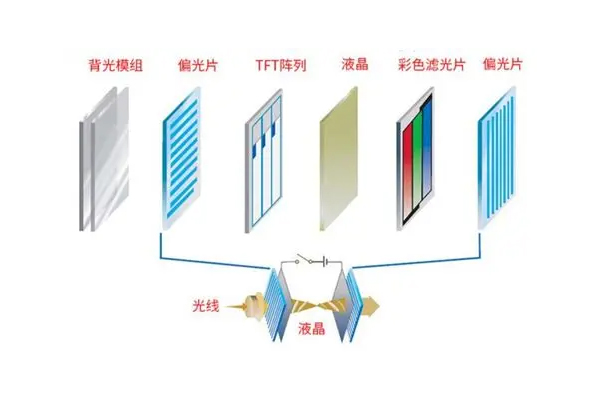

L'écran LCD TFT (écran à cristaux liquides à transistor à couche mince) est généralement simplement appeléTFT-LCD. Il s’agit d’une technologie d’affichage à cristaux liquides courante. Il tire parti de la propriété selon laquelle les matériaux à cristaux liquides changent de direction d'alignement sous l'influence d'un champ électrique, modifiant ainsi la transmission de la lumière, pour afficher des images. TFT (Thin Film Transistor) est une technologie permettant de piloter et de contrôler les écrans LCD. Il s'agit d'un réseau de transistors miniatures fabriqués sur un substrat de verre, chaque transistor contrôlant indépendamment un pixel à cristaux liquides.

L'écran LCD adopte un mode de conduite consistant à scanner une ligne à la fois. Lorsqu'une impulsion positive est appliquée à un certain fil commun à balayage transversal (ou ligne de grille), tous les transistors à couches minces connectés à ce fil transversal sont activés et dans un état conducteur. À ce moment, le condensateur de chaque pixel est chargé à la tension de son fil commun longitudinal correspondant (ou ligne de signal). Lorsque c'est au tour des autres lignes de balayage d'appliquer des impulsions positives, la ligne de balayage d'origine est soumise à une tension négative, désactivant tous les transistors à couches minces connectés à cette ligne de balayage et la mettant dans un état non conducteur.

Par conséquent, la charge initialement chargée sur chaque condensateur peut maintenir le temps nécessaire pour scanner une image jusqu'à la prochaine fois que ce sera au tour de scanner cette ligne. Si le moniteur utilise un nématique torsadéCristaux liquides TN, il est préférable de le piloter avec une tension alternative, ce qui signifie que la polarité de la tension de pilotage de chaque image doit être opposée à celle de l'image précédente. L'écran LCD du moniteur est comme une valve lumineuse et, à mesure que la tension sur chaque pixel change, l'intensité de la lumière colorée traversant ce pixel change également.

Les écrans LCD TFT sont des écrans à matrice active. Leurs méthodes de conduite sont donc complètement différentes de celles desÉcrans LCD TN et STN, et ils adoptent la méthode de conduite dynamique de la matrice source. La raison pour laquelle les écrans LCD TFT peuvent afficher des couleurs vives est que les filtres de couleur et les transistors à effet de champ TFT qu'ils contiennent travaillent en coordination pour y parvenir.
